西门子 Siemens TC35 GSM 开发板
——介绍文章刊登于2008年10月《无线电》杂志“GSM模块——实现远程控制的新锐 ”一文

套装清单：——售价：450元/套

    TC35 GSM开发板：1块 (板上带有Siemens 西门子TC35模块)

    外接电源：1个

    RS232串口线：1条

    配套光盘：1份

    GSM 专用天线：1个

    TC35 专用天线转接线：1个

概述

     西门子GSM模块 (TC35/TC35i/MC35/MC35i) 开发(评估)板是采用51单片机+TC35(GSM)为核心部件综合实验板。单片机采用STC89C51系列MCU,最高工作速度可达90MHz，片内FLASH程序存储器和8K左右的片内EEROM,多达36个通用I/O口。通过RS232实现ISP编程；

    TC35(TC35i/MC35/MC35i)无线GSM/GPRS通信模块， 集成了标准的RS232接口以及SIM卡，可以在PC机上用AT命令通过串口对它进行设置。这使它成为在声音和数据通讯上通用的一个GSM/GPRS双频终端产品。 你可以快速的把它应用到产品开发上，同时它也可以作为产品的一个组成部分和产品结合在一起。在无线短信工业控制、远程通讯，现场监控等诸多无线通讯领域开发板将会给您的工作带来极大的便利.

    该板方便用户实验、开发，根据用户的设计思维自由组合很快将思想变为产品，无论用户有无GSM方面的知识累积，该板都是良好助手。

硬件说明：

    STC89Cxx，最高频率可达90MHz，片内4K以上FLASH程序存储器，8K左右的片内EEROM ，512B-1208B片内RAM，36个IO口。

    TC35模块，集成了标准的RS232接口以及SIM卡。

    1个LED指示灯：一个电源指示。

    LM2941 4.2V电源IC。

    ISP接口(用于程序下载、串口监视)。

    RS232接口ISP；支持串口调试

    12V直流电源输入，带电源指示灯

    8路LED发光管指示

    四通道开关量输入

    16通道开关量输出，其中8路接继电器控制输出，另8路TTL电平输出可供用户扩展。 （继电器控制负载：250V/10A）

    TC35模块串口通信模式可以选择：可以分别与单片机进行串口通认，或者模块与PC机电脑完成串口通信。

实验说明：

    ◆ 短信收发实验。

    ◆ 话音呼叫实验。

    ◆ AT指令实验。

相关资料:

    AT指令集，TC35外围电路图。电路原理图。

TC35模块通过电脑联机，DEMO程序。

这是模块DEMO测试程序，我们可以用来读取模块预存的各种出厂信息，以及发送中文短信的实例应用。 直接点击图片放大观看。

这是模块DEMO测试程序，我们可以用来读取模块预存的各种出厂信息，以及发送英文短信的实例应用。 直接点击图片放大观看。

另一款TC35模块测试程序，这个程序可以完成拨号操作，同时实时显示模块操作的各条AT指令，上图为连接模块初始化成功的反馈信息 “OK”。

另一款短信发送接收软件。

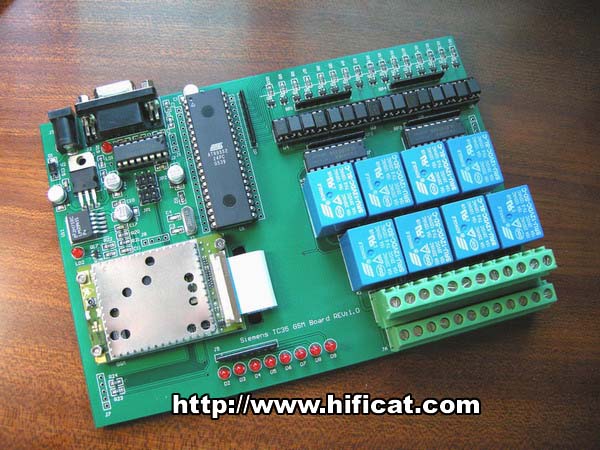

8路LED发光管指示

与PC电脑连接的RS232串口

8路继电器控制输出

8路继电器输出接线柱，每路分别3个接线孔，分别为：公共端、常开端、常闭端。

手机SIM卡座

打开卡座，插入GSM手机SIM卡即可。

-------------------------------------------------------------------------------------------------------------------------------

西门子 TC35i模块介绍

    TC35i新版西门子工业GSM模块是一个支持中文短信息的工业级GSM模块,工作在EGSM900和GSM1800双频段,电源范围为直流3.3～4.8V ,电流消耗——休眠状态为3.5mA，空闲状态为25mA，发射状态为300mA(平均)，2.5A峰值；可传输语音和数据信号, 功耗在EGSM900(4类)和GSM1800(1类)分别为2W和1W ,通过接口连接器和天线连接器分别连接SIM卡读卡器和天线。SIM电压为3V/1.8V，TC35i的数据接口(CMOS电平)通过AT命令可双向传输指令和数据,可选波特率为300b/s～115kb/s , 自动波特率为1.2kb/s～115kb/s。它支持Text和PDU格式的SMS(Short Message Service,短消息),可通过AT命令或关断信号实现重启和故障恢复，中文资料如下：

    TC35i由供电模块(ASIC)、闪存、ZIF连接器、天线接口等6部分组成。作为TC35i的核心基带处理器主要处理GSM终端内的语音和数据信号，并涵盖了蜂窝射频设备中的所有模拟和数字功能。

TC35i硬件设计：

    TC35i模块有40个引脚，通过一个ZIF(Zero Insertion Force，零阻力插座)连接器引出。这40个引脚可以划分为5类，即电源、数据输入/输出、SIM卡、音频接口和控制。

    TC35i的第1～5引脚是正电源输入脚通常推荐值4.2V，第6～10引脚是电源地。11、12为充电引脚，可以外接锂电池，13为对外输出电压(共外电路使用)，14为ACCU-TEMP接负温度系数的热敏电阻，用于锂电池充电保护控制。

    15脚是启动脚IGT，系统加电后为使TC35i进入工作状态,必须给IGT加一个大于100ms的低脉冲,电平下降持续时间不可超过1ms。

    16～23为数据输入/输出，分别为DSR0、RING0、RxD0、TxD0、CTS0、RTS0、DTR0 和DCD0。tc35i模块的数据输入/输出接口实际上是一个串行异步收发器，符合ITU-T RS232接口标准。它有固定的参数：8位数据位和1位停止位，无校验位，波特率在300bps~115kbps之间可选，默认9600。硬件握手信号用RTS0/CTS0，软件流量控制用XON/XOFF，CMOS电平，支持标准的AT命令集。

    其中18脚RXD、19脚TXD为TTL的串口通讯脚，需要和单片机或者PC通讯。

    TC35i使用外接式SIM卡, 24～29为SIM卡引脚，SIM卡同TC35i是这样连接的:SIM上的CCRST、CCIO、CCCL、CCVCC和CCGND通过SIM卡阅读器与TC35i的同名端直接相连，ZIF连接座的CCIN引脚用来检测SIM卡是否插好，如果连接正确，则CCIN引脚输出高电平，否则为低电平。

    TC35i的第32脚SYNC引脚有两种工作模式，一种是指示发射状态时的功率增长情况，另一种是指示TC35i的工作状态，可用AT命令AT+SYNC进行切换，本模块使用的是后一种。当LED熄灭时,表明TC35i处于关闭或睡眠状态；当LED为600 ms亮/600ms熄时，表明SIM卡没有插入或TC35i正在进行网络登录；当LED为75 ms亮/3s熄时，表明TC35i已登录进网络，处于待机状态。

    30、31、32脚为控制脚，其中30为RTC backup，31为Power down，32 为SYNC。

    35～38为语音接口，35、36接扬声器放音。37、38可以直接接驻极体话筒来采集声音（37是话筒正端，39是话筒负端）

TC35I开发技巧：

    模块的供电电压如果低于3.3V会自动关机。同时模块在在发射时，电流峰值可高达2A。同时在此电流峰值时，电源电压（送入模块的电压）下降值不能超过0.4V。所以该模块对电源的要求较高，电源的内阻+FFC联接线的电阻必需小于200mΩ。

    单片机通过两根I/O口控制TC35的开关机、复位等，通过串口与TC35进行数据通信，通信速率为9600Kbps，采用8位异步通讯方式，1位起始位，8位数据位，1位停止位。

    TC35模块输入输出的TTL正电平逻辑不是+5V，而是+2.9V，因此必要时加端口保护。

   新版德国西门子工业级GSM模块TC35i套装 ，清单如下：

1、TC35i模块一个
2、SIM卡座一个
3、GSM天线转接线一根
4、GSM小天线一根
5、40芯专用排线及接插件一个

TC35i模块的详细英文PDF资料 >>下载

TC35I西门子工业GSM模块 250元一个

40芯0.5mm间距扁平排线3厘米长 5元一个

40PIN 间距0.5mm 翻盖式专用排线卡座 5元一个 主要用于连接TC35I与目标板的连接。

TC35I专用天线转接线 10元一根 村田头转成SMA接口，主要用于TC35I模块和GSM天线的连接。是每个西门子模块必备的产品.

GSM小天线(SMA接口) 10元一个

这是SIM卡座 5元一个

    LM2941CS 7元一片 它是开关型可调高性能微波电路专用稳压芯片，上图中最左边的第一脚是电压调整端，提供1.28V的基准电压，可以通过外围两个电阻的分压比能灵活改变输出电压，第二脚是控制端，高电平时关闭电源模块，低电平时模块正常工作，第三脚是地，第四脚是电源输入端，第五脚是电压输出端，例如TC35理想工作电压是4.2V。

    很多客户对TC35I不太熟悉，对如何调试无从下手，我们以TC35I试验板为例来简单说一下，首先将内正外负的12V直流电源接通试验板的插座中，测量LM2941CS的第5脚是否输出4.2V的直流电压？如果没有检查2941的第2脚是否接地？然后通过排线连接TC35I，插好手机卡并接好天线转接线和GSM天线，再通电测量TC35I的第1～5脚是否有4.2V电压？将TC35I的第16脚也就是单片机的P1.3脚对地短路一下，这时TC35I就能启动，等1分钟后，用其他电话拨打手机卡号，如果不能接通重点检查排线座和SIM卡的6根线是否有接触不良？如果能接通说明TC35I正常，如果直接用单片机调试是非常困难的，可以将TC35I的串口脱离单片机通过RS232电平转换后连接电脑的串口，先用我们开发的短信息收发专用软件（点击下载） 进行测试，如果能正常工作再用串口调试助手软件（点击下载）进行AT命令测试。最后用单片机调试。

    进行串口调试时，可以先发送AT，看看TC35I模块是否能回答AT OK，如果行说明串口部分硬件正常，如果不能回复，请顺着串口的两根PCB走线检查，看看4053的两根飞线是否连接正确？TC35I排线座上的两根串口线是否接触不良？如果TC35I和单片机的供电电压相同，可以去掉220欧姆的保护电阻。

    还有AT命令比较复杂，不同生产日期的TC35I模块的AT指令可能有一些区别，请客户以实践为准耐心调试，一个复杂的系统完全指望别人是不可能成功的，请务必保持一定的心理准备。
