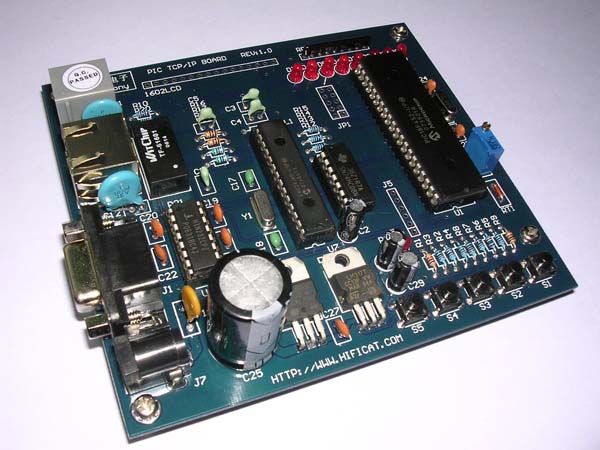

PIC以太网开发板是本公司继51NET以太网系列开发板后推出的一款全新以太网开发板产品，51NET系列以太网开发板使用RTL8019AS核心控制芯片，PIC以太网开发板使用的是MicroChip微芯公司最新的小型以太网控制芯片ENC28J60为核心的开发板，ENC28J60是一款专门为单片机应用而设计的以太网控制芯片，一共28个引脚，通过SPI总线与单片机芯片连接，占用口线少，速度也比较快，对于软件开发而言，MicroChip提供了免费的TCP/IP协议栈，大大方便了软件工程师的开发工作。
产品标配清单：
1. PIC以太网开发板1张
2.串口线1根
3.光盘1张（内含丰富资料）
4.电源1个
5.保修卡1张
智能家居现在已慢慢进入人们的生活中，控制方式目前有很多种，各个公司也开发了不同系列的产品，有的使用电话线完成通信，有的使用电力线载波技术，当然最方便的，还是通过网络线来完成控制，试想一下：您在另一个城市，只要通过英特网就可以控制远方电器设备的开与关，是一件多么方便的事。或者是对于数据采集的用户，原来都需要去现场采集各种类型的数据，如温度、湿度、压力等等，现在只要通过英特网便可以将这些数据从远程处自动采集发回，又是一件多么便捷的事。PIC以太网开发板便是您开发此类产品的软硬件技术平台，同时我们提供了相应的TCP/IP协议栈，web server服务器程序，方便帮助您通过以太网实现LED发光管的控制，发光管能控制了，控制继电器当然就不成问题了。
[主要硬件资源]
1、MCU：PIC18F452 片内32K程序存储器 片内EEPROM：存放开发板的IP、MAC地址等信息
2、以太网接口芯片：ENC28J60： 8K RAM
3、4个直控按键，1个复位铵键
4、1路温度采样输入，1路精密可调电位器输入
5、8路LED发光管指示
6、RS232串口：1个
7、10M RJ45以太网接口：1个 （带数据发送、接收LED指示）
8、板载与ICD2进行连接的在线编程、仿真接口
[软件资源]
1、提供ARP、UDP、IP、ICMP、TCP、HTTP协议的源代码。
2、web server源代码，通过IE浏览器控制LED发光管源程序代码，用最简洁的例程进行高效地学习。
软件资源及使用说明介绍
|
下面，我们准备第一次试用PIC以太网开发板。从包装盒中取出开发板，除去防静电袋。 |
| |
|
 |
插上以太网网线和外接电源，以太网接口上的黄灯点亮。
注意：以太网网线分为两种，一种是平行线（与交换机或HUB集线器连接），另一种是交叉线（与PC机直接进行连接）。我们的标配中不带网线，用户根据自己的需求来决定自己使用哪种类型的网线。 |
| |
|
 |
上电后，LED D0开始闪烁，表示片内程序开始运行。 |
作为web server ，我们在IE浏览器中输出http://192.168.1.123 ，屏幕出现如下界面（我们已将开发板默认的IP地址设为 192.168.1.123 ）。这是我们开发板配带的上位机HTML文件。通过网页铵钮LED0--LED7完成对开发板上8个LED发光管的亮与灭的控制，我们可以通过以太网实现LED发光管的控制，当然对继电器的控制也就没任何问题了。
 |
LED0点亮时的状态 |
 |
LED D7、D6、D5、D0通过网页按钮点亮时的状态 |
 |
LED D7、D0通过网页按钮点亮时的状态 |
 |
LED D7、D6、D5、D4、D3、D2、D1、D0 通过网页按钮点亮时的状态 |
 |
上面我们所示的DEMO例子是在局域网范围内的使用，您可能想通过Internet来实现远程控制，当然，我们的开发板支持Internet的远程web server使用。需要的网络设备有路由器，当然如果您有固定的IP地址的话，也更加方便，只是费用非常昂贵，所以，我们可以通过使用路由器端口转发的功能来实现因特网的远程控制。
首先，要登陆路由器管理页面，我们在此以LinkSys路由器的设置为例，其它品牌的路由器设置基本类同，如TP Link、DLink等路由器。 |
 |
登陆路由器管理页面中，进入“端口转发”页面，如LinkSys路由器管理页面中的“应用程序和游戏”这项下面的“端口范围转发”。
我们已将开发板的IP地址设为：192.168.1.123 因此，我们需要创建一个HTTP的80端口转发，并且在“启用”选项上打勾，如图所示。设置好以后，保存一下即可。 |
|
【我们的联络方式】
公司：深圳市启点时代科技有限公司(开发板商城）
地址：深圳市龙岗中心城吉祥路风临国际中心B1911、A605
网址：http://www.99eda.com
Email:sales@99eda.com
电话：0755-25310164
传真：0755-25310167
手机：13554797800
Q Q： 772514771 578147708
|
您的路由器在Internet上的IP地址可以在路由器的管理页面“状态”中获知。如图所示为125.122.110.54 。 那么我们在远程控制时，只需要在远端IE浏览器地址栏中输入： http://125.122.110.54 即可访问我们的WEB PAGE，是不是 | |
