AT91SAM9261处理器介绍

AT91SAM9261是以ARM926EJ-S ARM Thumb 处理器为核心的完全的片上系统，它扩展了DSP指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS AT91SAM9261是一个为带LCD显示应用而优化了的主机处理器。它的集成LCD控制器支持BW而且达到16M色彩，主动和被动LCD显示。160K字节的片上SRAM可配置为帧缓冲，能将LCD刷新对整体处理器性能上的影响减到最小。外部总线接口包括支持同步DRAM（SDRAM）和支持静态存储器的控制器，并有特殊接口电路以支持CompactFLASH、NAND Flash。
AT91SAM9261集成了一个支持影射的基于ROM的Boot loader，例如，从外部DataFlash影射到外部SDRAM。由软件控制的功率管理控制器(PMC)通过有选择的启用和关闭处理器、各种外设和工作频率的调解能使系统功率损耗保持最小。AT91SAM9261还集成了宽范围的调试特性。包括JTAG-ICE,一个专用的UART调试通道(DBGU)和嵌入式实时追踪。这使所有应用的调试和开发，特别是严格要求实时性的应用得以实现。
AT91SAM9261特点

· 融合了ARM926EJ-STM ARM○R Thumb○R 处理器
－ 扩展DSP指令
－ ARM Jazelle 技术提供了Java加速功能
－ 16K字节数据缓存，16K字节指令缓存，写缓冲器
－ 工作于190 MHz时性能高达 210 MIPS
－ 存储器管理单元
－ 嵌入式ICE ，支持调试信道
－ 中等规模的嵌入式宏单元结构
· 附加的嵌入式存储器
－ 32K字节片内ROM,最大总线速率下单周期访问
－ 160K字节片内SRAM，最大处理器或总线速率下单周期访问
· 外部总线接口（EBI）
－ 支持SDRAM，静态存储器，NAND Flash 和CompactFlash
· LCD控制器
－ 支持被动或主动显示
－ 在STN彩色模式下达16位深每像素
－ 在TFT模式下达16 M色（24位深每像素），分辨率高达2048*2048
· USB
－ USB 2.0 全速（12M位每秒）主机双端口
双重片上收发器
集成 FIFOs 和专用 DMA通道
－ USB 2.0全速（12M 位每秒）设备端口
片上收发器，2K字节可配置的集成FIFOs
· 总线矩阵
－ 管理五个主控和五个从控
－ 启动模式选择选项
－ Remap命令
· 全特征系统控制器(SYSC)提供了有效系统管理，包括
－ 复位控制器，掉电控制器，支持总共16字节的四个32-bit电池备份寄存器
－ 时钟发生器和功率管理控制器
－ 先进的中断控制器和调试部件
－ 周期间隔定时器，看门狗定时器和实时定时器
－ 三个32位PIO控制器
· 复位控制器(RSTC)
－ 基于上电复位的单元，复位源辨认和复位输出控制
· 掉电控制器(SHDWC)
－ 可编程掉电引脚控制和唤醒电路
· 时钟发生器(CKGR)
－ 电池备份电源上的32.768KHz低功率振荡器，提供一个永久的慢速时钟
－ 3到20MHz的片上振荡器和两个PLL
· 功率管理控制器(PMC)
－ 超慢速时钟操作模式，软件可编程功率优化能力
－ 四个可编程外部时钟信号
· 先进的终端控制器(AIC)
－ 可单独屏蔽的，8级优先级，向量中断源
－ 三个外部中断源和一个快速中断源，伪中断保护
· 调试部件(DBGU)
－ 2线USART兼容接口，可通过编程禁止通过ICE访问
· 周期间隔定时器(PIT)
－ 20位间隔定时器加12位间隔计数器
· 看门狗定时器(WDT)
－ 受预设值保护的、一次性可编程的、运行在慢速时钟的12位窗口计数器
· 实时定时器(RTT)
－ 运行于慢速时钟的 32位自由运行的(备份)计数器
· 三个32位并行输入/输出控制器(PIO)PIOA,PIOB和PIOC
－ 96可编程I/O口线多路复用支持达两个外设I/O口
－ 在每个I/O口线上具有输入改变中断能力
－ 单独得可编程开漏，上拉电阻和同步输出
· 19个外设DMA通道(PDC)
· 多媒体卡接口(MCI)
－ 支持SD卡和MultiMediaCard（MMC卡）
－ 自动协议控制,通过PDC与MMC和SD卡进行快速自动数据传输
· 三个同步串行控制器(SSC)
－ 每个接收器和发送器都具有独立的时钟和帧同步信号
－ 支持IIS模拟接口，支持时分多路复用
－ 支持32位数据传输的高速连续数据流功能
· 三个通用同步/异步收发器(USART)
－ 独立的波特率发生器，IrDA红外调制/解调
－ 支持ISO7816 T0/T1智能卡，硬件和软件握手信号，支持RS485
·两个 主/从串行外设接口(SPI)
－ 8到16位可编程数据长度，四个外部外设片选
· 一个三通道16位定时器/计数器(TC)
－ 三个外部时钟输入，每个通道有两个多用途I/O引脚
－ 倍速PWM发生功能，捕捉波形模式，递增/递减计数功能
· 一个两线接口(TWI)
－ 支持主控模式，支持所有两线Atmel EEPROM
· IEEE 1149.1 JTAG边界扫描,可以支持所有数字引脚
· 电源
－ 为VDDCORE 和VDDBU提供1.08V到1.32V电压
－ 为VDDOSC和VDDPLL提供3.0V到3.6V电压
－ 为VDDIOP（外设I/O口）提供2.7V到3.6V电压
－ 为VDDIOM（存储器I/O口）提供1.65V到1.95V和3.0V到3.6V电压
· 符合RoHS 的217球的LFBGA封装

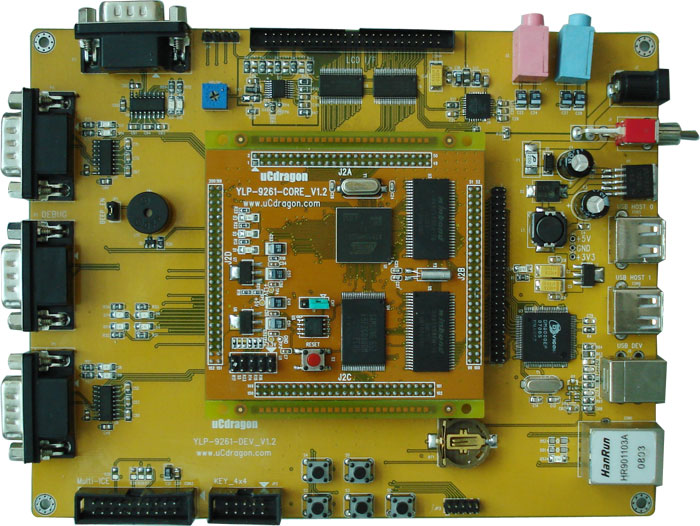

YLP-9261开发板简介

YLP-9261硬件资源:

中央处理器
── CPU: ATMEL9261，主频200MHz，工业级，无铅，217BGA封装；

外部存储器
── 内存：64M字节（为三星的K4S561632H 或Winbond的w98250G6EH-75）；
── 4MB DataFash，AT45DB321，存储系统启动代码；
── NAND Flash：256M字节K9F2G08

串口
── 两个三线异步串行口，一个调试串口，一个普通串口，波特率高达115200bps；
── 两个五线异步串行口，带有通讯指示灯，波特率高达115200bps；

网络接口
── 一个100M网口，采用 DM9000EP；

USB接口
── 二个USB 2.0 F-S Host接口, 全兼容OHCI USB 2.0 F-S规格
── 一一组USB 2.0 F-S Device接口, 完全兼容OHCI USB 2.0 F-S规格

音频接口
──采用高质量音频输出芯片AT73C213 ，一路立体声音频输出接口可接耳机或音箱；

LCD和触摸屏接口
── 板上集成了4线电阻式触摸屏接口的相关电路，采用ADS7843芯片，SPI通讯模式；
── 一个50芯LCD接口引出了LCD控制器的全部信号，并且这些信号引脚都加了74LVTH162245驱动，所以LCD输出更加稳定可靠；
── 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到大尺寸屏，屏幕分辨率可达到2048 X 2048象素；
── 标准配置为东华256K色240x320/3.5英寸TFT液晶屏，带触摸屏；

时钟源
── 内部实时时钟（带有后备锂电池）；

复位电路
── 一个复位按键，并采用上拉电阻，阻容复位；

调试及下载接口
── 一个20芯Multi－ICE标准JTAG接口，支持IAR , ADS1.2等调试 ；

电源接口
── 12V电源供电，带电源开关和指示灯；

其他
── 5个小按键，四个高亮LED；
── 一个蜂鸣器（带使能控制的短路块）；
── 外引16个按键接口和 SD卡接口；
── 一个50芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、中断、IO口、5V和电源、地等用户扩展可能用到的信号；

操作系统
支持linux2.6.24

操作系统支持的驱动


支持Linux2.6.24操作系统。

Linux2.6.24支持的驱动

◆ 100M以太网驱动
◆ 2路USB HOST驱动
◆ LCD驱动
◆ 触摸屏驱动
◆ 通用串口驱动（目前提供3个串口）
◆ 按键驱动
◆ Nand Flash 驱动 (支持jffs2文件系统启动)

用户光盘上提供的开发工具和源代码：

1) ADS1.20安装程序(评估版)；
2) 使用SUPERJTAG并支持ADS1.20的JTAG调试软件ARM DEBUG；
3) 烧写FLASH的工具软件SJF2410（包含NT/2000/XP解决方案）；
4) 串口工具软件sscom32.exe、dnw.exe、tftp.exe；
5) 64K色（RGB565）图片字模软件；
6) USB Device接口驱动程序；
7) BIOS源代码（ADS1.20的项目文件）；
8） 测试程序(ADS1.20的项目文件，包含全部源代码)，包括如下测试：
音频输出测试
9) Linux for 9261内核源码包以及编译工具，
11) 已经编译好并可在YLP-9261上运行的linux内核，基于优龙提供的BSP；
12) 核心板和底板电路原理图（pdf格式）；
13) 开发板使用手册（pdf格式）；
14) 开发板上所用到的主要芯片手册；
15）ADS使用、DNW串口使用和超级终端配置的一些多媒体演示；

YLP-9261 套件包括:

1) 一块已测试好的YLP-9261开发板（包括YLP9261核心板与底板）
2)YLP-9261用户光盘
3）3.5" TFT 彩色LCD板一块 ，带触摸屏(选配)
4）一个DRAGON JTAG调试头（带20芯排线）
5）一条并口线（一边是公头一边是母头，一对一）
6）一条串口线(两边都是母头，交叉串口线)
7）一条网线(交叉网线)
8) USB线一条
9) 触摸笔一支（选配）
10) 一个＋12V直流电源
11）一个包装盒

关于售后服务及技术支持：


感谢您选用此开发板，我们对此板保修一年（CPU及中央元件烧损除外）
 技术支持方式：BBS 论坛支持，时间不限，响应时间是一个工作日。
 技术支持范围：
1. 协助用户正确测试与跑通优龙板卡上的各个硬件，如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
以下内容优龙不承诺在技术支持范围之列：
1. 开发工具如ads, pb5.0的安装，操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序

如有需要，可参考以下型号：
