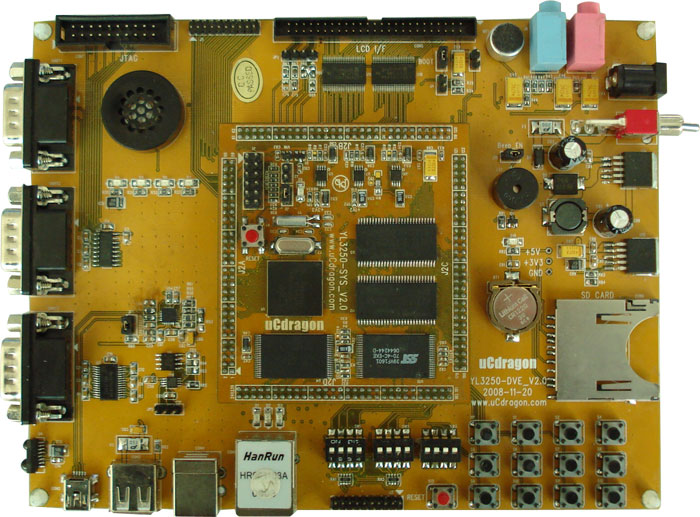

YL-LPC3250_V2.0开发板简介

YL-LPC3250_V2.0硬件资源:

中央处理器
◆ CPU：LPC3250（NXP公司出品），基于ARM926EJ-S内核，内带MMU、32kB指令高速缓存、32kB数据高速缓存、高达256kB的内部SRAM（IRAM）；和带有矢量浮点协处理器， CPU内核还包含了带有单周期MAC操作的一系列DSP指令扩展，以及Jazelle Java字节代码执行；可工作在高于200MHz的CPU频率下。
外部存储器
◆ 内存：64MB的SDRAM；
◆ NOR Flash：2MB存储器；
◆ NAND Flash：32MB存储器；
串口
◆ 一个标准9线串口（带硬件流控制可接Modem）；
◆ 一个2线标准DEBUG串口；
◆ 一个2线高速串口，波特率高达 921600bps；
红外通讯口
◆ 一个高速IRDA红外线数据通讯口；
网络接口
◆ 10M/100M以太网口，LAN8700，带联接和传输指示灯；
USB接口
◆ 一个USB HOST（USB2.0规范）接口；
◆ 一个 USB2.0 OTG接口;
◆ 一个 USB2.0 Device接口；
音频接口
◆ 采用IIS接口芯片UDA1380，一路立体声音频输出接口可接耳机或音箱；
◆ 支持录音，板子自带驻机体话筒可直接录音（单声道），另有一路话筒输入接口可接麦克风（支持双声道）；
存储卡接口
◆ 一个标准SD卡接口；
LCD和触摸屏接口
◆ 一个50芯LCD接口引出了LCD控制器和四线电阻式触摸屏的全部信号，LCD数据和同步信号均有BUFFER驱动，让LCD显示更加稳定；
时钟源
◆ 内部实时时钟及外扩的一个带后备锂电池的驱动实时时钟，支持系统掉电后系统时间继续运行；
调试及下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，支持RealView MDK,ADS1.2,IAR等调试 ；
电源接口
◆ 开关电源供电，输入直流电压范围是7～20V（推荐使用12V），带电源开关和指示灯；
其他
◆ 一个SPI总线存储器，用于保存系统系统设置；
◆ 3X4矩阵键盘，4个高亮LED，另带一个20针的8×8矩阵键盘接口提供3.3V电源驱动；
◆ 一个带功率驱动的蜂鸣器；
◆ 一个20PIN的用户扩展排针，方便用户进行存储器及IO口扩展，同时最小系统板引出 Address,Data，片选信号线；
◆ 温度传感器（基于IIC总线），带远程传感器连接端口；

操作系统

嵌入式Linux操作系统
 ◆ Linux 2.6.27.8稳定版内核；
 ◆  Bootloader：U-Boot-1.3.3；
 ◆ 文件系统支持ROM/CRAM/EXT2/FAT32/NFS/JFFS2/YAFFS2；
 ◆ arm-vfp-linux-gnu-交叉编译工具链；
 ◆ 提供Qt/Embedded和Qtopia 2；
 ◆ 按键、LED和蜂鸣器驱动；
 ◆ RTC驱动；
 ◆ SD/MMC卡驱动；
 ◆ 10/100M自适应以太网驱动；
 ◆ 多达7路的串口驱动；
 ◆ USB驱动程序，支持U盘、USB鼠标/键盘；
 ◆ FrameBuffer驱动，支持1600万TFT屏；
 ◆ 触摸屏驱动；
 ◆ I2S声卡驱动；
 ◆ 支持mp3、mpeg多媒体文件的播放；
 ◆ 提供全部源代码。

wince6.0操作系统提供驱动程序如下：
◆ 串口驱动
◆ 3.5”LCD显示驱动
◆ SD卡驱动
◆ 触摸屏驱动
◆ SPI总线驱动
◆ NAND Flash驱动
◆ USB HOST驱动
◆ IIS音频驱动
◆ 网络接口驱动(后续提供)

用户光盘上提供的开发工具和源代码：


1）RealView MDK3.22安装程序(限制版)；
2）使用U-link/J-link仿真器并支持RealView MDK3.22的在线调试；
4）串口工具软件Tera Term Pro、DNW.exe；
5）LPC3250启动引导源代码S1L(MDK工程)和Bootloader串口下载烧写工具；
6）WINCE6.0板级支持包BSP for LPC3250；
7）已经编译好并可在YL3250上运行的wince6.0内核，基于优龙提供的BSP；
8) 测试源代码，NXP提供的CDL包；
8）LPC3250及部分板上扩展芯片的资料；
9）YL-LPC3250_V2.0电路原理图（pdf格式）；
10）YL-LPC3250_V2.0开发板使用手册（pdf格式）

YL-LPC3250 套件包括:


一块已测试好的YL-LPC3250_V2.0开发板（包括核心板与外设底板）
YL-LPC3250_V2.0用户光盘
3.5" TFT 彩色LCD板一块 ，带触摸屏.(选购配件)
一条串口线(两边都是母头，交叉串口线)
一条网线(交叉网线)
触摸笔一支
一个＋12V/1A直流电源
一个包装盒

关于售后服务及技术支持：


感谢您选用此开发板，我们对此板保修一年（CPU及中央元件烧损除外）
 技术支持方式：BBS 论坛支持，时间不限，响应时间是一个工作日。
 技术支持范围：
1. 协助用户正确测试与跑通优龙板卡上的各个硬件，如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
以下内容优龙不承诺在技术支持范围之列：
1. 开发工具如ads, pb5.0的安装，操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序
