湿度控制器说明

    应用范围:加湿机、除湿机、各种湿度范围控制场合等，开孔尺寸和宝力马产品相同，功能可替代。

    点击下载使用说明书

控制器性能简介

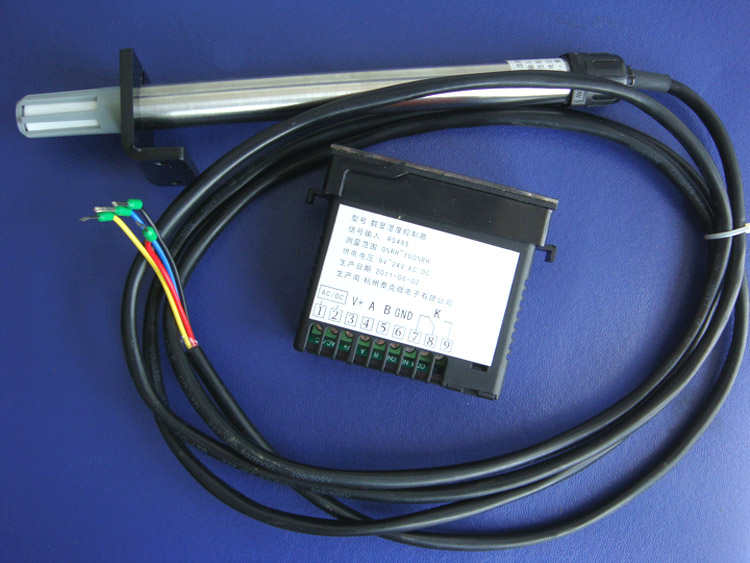

本控制器是专门配合RS485接口湿度变送器使用的多功能数码显示湿度控制器，基本功能如下：
 3位LED数码管显示
一路继电器信号输出
控制状态显示

三种工作模式设置
可以设置16个控制参数，操作灵活，功能强大
配有标准RS-485通讯接口，


产品性能指标
测量范围：0～100%RH
设定范围：0～100%RH
分辨率：0.1%RH

显示方式： 三位数字显示（高亮数码管，带输出指示）
控制输出： 一路继电器输出（3A/230 VAC）
通讯接口：RS485串行通讯接口
工作电压：9V~24V AC/DC

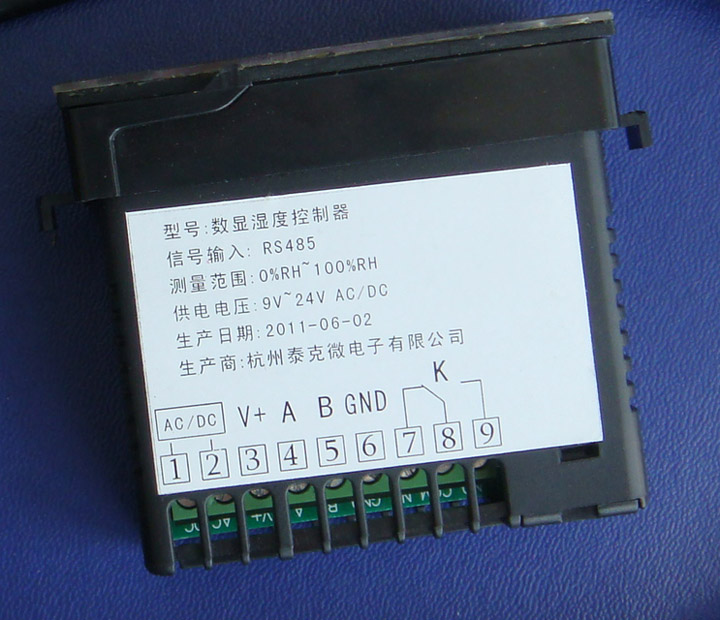

接线端子：9位端子，线径小于1.5mm2
功 耗：<300mA
工作环境：0～60℃，10%～90%RH，无凝结
外壳材料： 阻燃塑料
尺寸：74ⅹ34ⅹ65mm
安装形式： 面板安装（安装面厚度1～5mm）
说明：某些功能为选用


使用说明
控制器面板

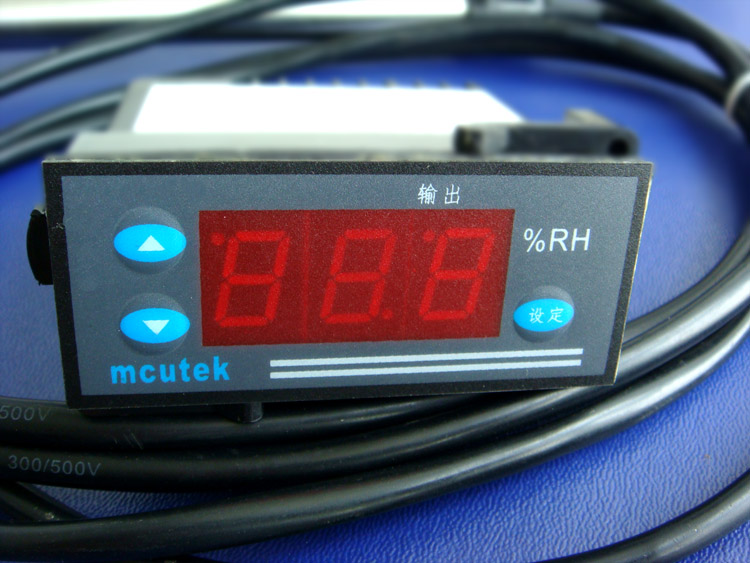

控制器面板如下图所示：

包括3个按键和3个LED数码管。

控制器操作

制器共有三个按键
T1=向上键 T2=向下键 T3=设定键

菜单介绍:
1:系统参数分两组Rpx=[rP0—Rp7]    rAX=[RA0—RA7]
2:仪表和传感器连接,通讯正常时候显示当前实测湿度值,不正常时候显示[- - -]-按T1,T2键显示当前温度值,1S后返回湿度显示.
3:在湿度显示状态按T3键进入参数设置状态.显示rP0,按T1,T2键可以切换rP0-rA0,如果需要设置rPX组参数,再按T3键,这样数码管显示的第三位回闪烁,再次状态可以通过T1,T2键来调整到需要设置的参数位置rP0—rP7.调整到后再按T3键会进入对应参数值的设置状态,参数值闪烁显示.可以通过T1,T2键来在限制范围内进行调整.调整到需要设置的值按T3键.数码管显示End.表示参数设置完成.可以继续其他参数的设置.也可以3S后退回上级菜单.[进入任何菜单状态3S后无按键,仪表自动退回到上级菜单状态],rAX组参数设置方法相同.

参数值
rPX最小值最大值默认值备注
rP0131工作模式 范围[1~2]默认=1, 1=加湿2=除湿3=开关模式
rP1-9100湿度测量值偏移量 范围[-9~10]
rP2-9100温度测量值偏移量 范围[-9~10]
rP31101湿度测量值滤波时间
rP411000湿度控制下限制(下限湿度值应该高于高限)
rP51100100湿度控制上限制(上限湿度值应该高于下限)
rP6111保留
rP702550恢复初始设置 设置”111”后所有设置参数恢复到出厂设置

rAX最小值最大值默认值备注
rA002551继电器从控制器启动开始到不允许动作的时间[从新上电后生效]
rA102550继电器从上次开启开始到不允许动作的时间[从新上电后生效]
rA202550继电器从上次关闭开始到不允许动作的时间[从新上电后生效]
rA3010继电器在变送器失效下的状态=0关闭=1打开
rA4010保留
rA5125510开关模式开的时间长度[分钟]
rA6125510开关模式关的时间长度[分钟]
rA7保留

应用范围:加湿机，除湿机，各种湿度范围控制场合等

注意事项

1.将控制器安装在适宜的通风环境中，避免控制器内部过热。
2.控制器安装使用时，应避免热源、热风口、阳光直射、雨淋、潮湿、大量粉尘、机械震动、撞击、以及强电磁辐射等。
3.控制器从低温环境转移到高温环境中，湿气会在控制器中凝结，请放置1小时后再安装使用。
4.如采用变压器直接供电，尽量避免将过多控制器连接在同一台变压器上。
5.请尽量做好相应保护以避免控制器受到短路或者过载的影响。
6.如果控制器被安装在车辆上，它的供电必须直接由该车辆的电池提供。
7.出于安全考虑，应当对控制器探头加以绝缘保护或使用绝缘探头。
8.如出现产品故障，请勿自行维修，如遇任何问题请直接与厂商或代理商联系。
