GEC2440开发板套件

应用领域：
适用于高端消费类电子产品、工业控制、车载导航、多媒体终端 、POS机、行业PDA等领域。



可选配件

7寸LCD触摸屏	3.5寸LCD触摸屏

摄像头模块

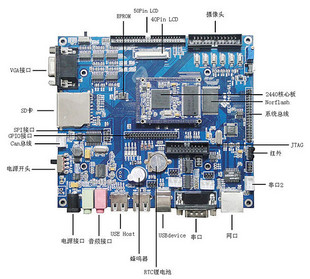

硬件功能介绍：
◆ 采用三星公司的 S3C2440A，系统可稳定运行在405MHZ，主频最高可达530 多MHz；
◆ 标配64M字节的SDRAM，可根据用户需求升级至128M字节的SDRAM
◆ 标配64M的NAND Flash，可根据用户需求升级为1G
◆ 1M 字节 NOR Flash ；
◆ 100M 以太网接口，采用的是DM9000，带传输和连接指示灯；
◆ LCD 和触摸屏接口；支持3.5寸、4.3寸、5寸、7寸、8寸LCD
◆ VGA 接口，最高分辨率可达到1024*768；
◆ 2 个 USB HOST，S3C2440 内置的，符合 USB 1.1，其中一个 USB HOST 接口是复用的；

◆ 一个 USB Device，S3C2440 内置的，符合 USB 1.1；
◆ 音频(Audio) 1路立体声音频输出接口(标准3.5mm接口)，1路麦克风接口
◆ 2路 UART 串行口，波特率可高达 115200bps，可以用于调试和开发学习，并具有 RS232 电平转换电路，其中一路为完整串口；引出RS485转换接口，通过开关设置232与485转换。串口(UART) 3个串行口，串口0、串口1和串口2均以接口方式引出；
◆ 红外收发电路
◆ SD/MMC卡 1个SD/MMC卡存储接口
◆ Embedded-ICE （20 脚标准 JTAG）接口和并口式 JTAG 接口，支持 ADS，SDT 软件的下载和调试以及 FLASH 的烧写；
◆ 串行 EEPROM ：AT24C08 4Kbytes EEPROM，IIC 接口；
◆ SPI 接口；
◆ 数字摄像头接口；引出CPU内部全部摄像头信号引脚
◆ 4 个 LED 灯；
◆ 板载MIC麦克风；
◆ 开关电源，分布式电源供电；
◆ 按键(buttons) 6个用户按键
◆ I2C器件(I2C bus)  AT24C08
◆ CAN总线接口
◆ 复位键
◆ AD输入(AD input) ,可调电阻AD输入实验
◆ PWM 控制蜂鸣器 PWM 控制蜂鸣器
◆ PWM 控制引脚扩展槽（便于蜂鸣器以外的PWM控制）
◆ 实时时钟(RTC)板载实时时钟，带有备份锂电池
◆ 扩展接口槽(Expansion)<尽量引出同IO组>
   ●1个34pin 2.0mmGPIO接口（含至少8条中断）
   ●1个40pin 2.0mm系统总线接口



软件功能介绍：



嵌入 Linux 操作系统说明：

采用 linux2.6.30 以上的内核

支持多种文件系统,象 CRAMFS，FAT 以及用于 NAND FLASH 的 YAFFS 文件系统等等

支持 LCD 和触摸屏

支持 USB HOST

支持 QT

支持 MP3 播放和视频播放

支持多种网络应用，如 FTP 等

支持 GPRS （选配）

支持 RFID 射频模块（选配）

支持 GPS （选配）



WINCE 嵌入式操作系统说明：

支持 LCD 和触摸屏

支持 USB HOST

支持音频

支持串口

支持网络

SD 卡

GEC2440开发板linux实验手册（目录）

开发板运行程序图片:



           开机启动Logo                                       Linux



             WIN  CE                                      UC/OS-Ⅱ

GEC2440 光盘上提供的开发工具和源代码：
1. 测试源代码，启动引导源代码BIOS 和下载烧写工具sjf2440.exe；
2. Linux for 2440 的内核源码包以及内核交叉编译工具，可运行的根文件系统及根文件系统制作工具mkcramfs；
3. qt-embedded-2.3.7 和qtopia-free-1.7.0 源码，应用程序交叉编译器。
4. WINCE4.2.NET 板级支持包BSP for 2440，及已编译好的WINCE 镜像文件；
5. GEC2440 及部分板上扩展芯片的资料；
6. GEC2440 底板和核心板电路原理图（pdf 格式）；
7. GEC2440 开发板用户手册（pdf 格式）
8. 实用工具，如 DNW 串口工具等。

操作系统支持的驱动 ：
GEC2440 开发板支持 WINCE 和 Linux 嵌入操作系统。
嵌入 Linux 操作系统说明：
采用 linux2.4 以上的内核
支持多种文件系统,象 CRAMFS，FAT 以及用于 NAND FLASH 的 YAFFS 文件系统等等
支持 LCD 和触摸屏
支持 USB HOST
支持 QT
支持 MP3 播放和视频播放
支持多种网络应用，如 FTP 等
WINCE 嵌入式操作系统说明：
支持 LCD 和触摸屏
支持 USB HOST
支持音频
支持串口 1
支持网络
SD 卡


GEC2440开发板实战手册（目录）
实验1 ARM 汇编指令编程实验
实验2 C 和ARM 汇编混合编程实验
实验3 C 语言实现LED 控制实验
实验4 外部中断应用实验
实验5 看门狗定时器应用实验
实验6 DMA 控制器实验
实验7 PWM 控制蜂鸣器实验
实验8 UART 通信实验
实验9 红外模块控制实验
实验10 实时时钟设计实验
实验11 IIC 总线应用实验
实验12 Nor flash 应用实验
实验13 Nand flash 应用实验
实验14 TFT LCD 显示实验
实验15 触摸屏控制实验
实验16 ADC 应用实验
实验17 IIS 音频总线实验
实验18 USB 设备实验
实验19 SD 卡接口实验
实验20 TFTP 以太网通讯
实验21 Camera 应用实验
实验22 BootLoader 实验
实验23 Linux-2.6 内核移植实验
实验24 Linux 驱动程序开发实验
实验25 QT/Embedded 实验
实验26 WinCE5.0 开发实验
附录一 S3C2440A  启动代码
附录二 GEC2440 核心板电路图
附录三 GEC2440 主板电路图
