| SP200S编程器增强版散件从2009.10.12开始全部焊接好了3个贴片IC，是委托电子加工厂采用贴片机全自动贴片加工，工艺一流，没有贴片IC焊接经验的朋友也可以轻松组装成功了。优惠价仍然是78元，原价98元。目前数量已经不多，以后可能会停止供应DIY套件了。
已经焊接好贴片IC的SP200S PCB
完整资料、软件驱动下载地址：http://www.willar.com/down_view.asp?id=431
详细组装与使用说明：http://www.willar.com/forum_view.asp?forum_id=29&view_id=15708
技术支持论坛：www.willar.com/forum.asp
淘宝不支持外部链接，请将上面的网址复制到IE地址栏即可！
----------------------------------------------------------------
[2009.3.1] SP200S编程器DIY套件是我们为了推广网站而开发的一款DIY产品，一直受到网友的热烈欢迎和好评。因DIY成败受个人技术水平的影响比较大，我们目前已有的2000多位SP200S用户，绝大部分都顺利的一次性DIY成功，极少数朋友没有成功的，大都是焊接不良（虚焊、短路）或者插错元件造成，基本上都在我们指导下解决了故障！为感谢大家支持，从2009年3月1日开始，如果您购买散件后组装失败，一个月内可以寄给我们维修，免收一切维修费用。如果我们无法修好，会直接补偿一台成品给您！但如果您将PCB焊坏，我们很难处理，所以很抱歉不接受修理焊坏PCB的编程器！
说明：维修往返产生的邮寄费由客户自理。
----------------------------------------------------------------
编程器产品的价值重在于软件，SP200S目前的价格相对于它的价值是十分的低廉，请大家不要再和我们议价。如果您认为不值，可以自己用万能板搭焊，我们已经发布了SP200S普通版的全套自制资料（包括软件、驱动、普通版固件，原理图，详细自制使用说明），下载地址：http://www.willar.com/down_view.asp?id=431
----------------------------------------------------------------
注意：目前我们的SP200S普通版编程器在网上出现了大量业余条件下的仿制品，在淘宝网上还出现了非法解密SP200S编程器增强版监控程序的盗版产品，盗版者甚至用非常低劣的手段欺骗购买者是在我公司购买的增强版监控芯片。由于非法解密的监控程序存在隐患，而且盗版者本身不具备编程器的技术，硬件设计存在缺陷（比如有的盗版者自作聪明的加个电源开关，实际上是没有弄懂SP200S的工作原理，SP200S烧写时的Vcc，Vpp电压都是通过三极管控制的，非读写状态都是断电的，可以安全的带电更换芯片，无需断开USB线更不需要加电源开关，如加个低质量的开关反而会增加隐患。还有的盗版者甚至不懂得基本的布线规则，将晶振和单片机的晶振引脚的布线拉很远的距离，会增加SP200S工作的不稳定性），另外非法解密的监控程序存在隐患，生产加工条件都极其简陋业余，产品质量和烧写稳定性很难保证，也不可能得到升级服务。请购买的朋友谨慎，不要因为便宜几元钱而遭受更大的损失！
正版伟纳官方的SP200S 电路板为蓝色，电路板背面有“伟纳电子”字样，其他颜色的全部为仿冒或盗版产品。我公司只是在08年5月份时销售过20片增强版监控芯片，但我们很快发现了购买者是用于盗版行为，之后我们没有向任何个人或者代理商批量提供增强版监控芯片。
再次声明：未经伟纳电子书面授权许可，任何单位和个人不得将SP200S的软硬件用于商业用途，我们保留追究仿冒者责任的权利！
---------------------------------------------------------------
[2008.8.2]SP200S编程器套件（第二批）开始供应，PCB经过100%测试，随套件提供优质焊锡丝一段
-------------------------------------------------------------------------------
一、简介
SP200S编程器是伟纳电子继广受欢迎的SP180S编程器基础上改进设计的一款编程器，直接使用USB接口通讯和供电，体积小巧，软件和硬件设计成熟，功能完善，是目前唯一一款拥有专业编程控制软件的免费编程器。可以支持ATMEL/WINBOND/SST公司常用的MCS51系列单片机，支持ATMEL/MICROCHIP/ST等公司24、93系列串行存储器。增强版还具有标准的ISP下载接口，可支持ATMEL公司MCS51系列和AVR系列单片机在线下载编程(ISP)。SP200S编程器不但可以满足单片机爱好者和开发人员学习和开发51、AVR单片机使用需求，也非常适合家电维修人员烧写93系列、24系列EEPROM的需求。
SP200S编程器仍旧以套件的形式向大家提供，方便大家自制，SP200S编程器包括普通版与增强版两种版本。点击查看它们的区别...
二、编程器硬件与软件特点
|
硬件特点
-
体积小巧，携带方便
-
USB接口通讯及供电，通讯速度快，无须外接电源
-
单一40Pin锁紧座设计，同时支持8PIN，20PIN和40PIN的芯片
-
内置CPU，烧写速度快，时序精准，不受计算机配置影响
-
功能强大，操作方便，硬件无须任何手动设置
-
支持ATMEL/WINBOND/SST公司MCS51系列单片机，支持ATMEL/MICROCHIP/ST等公司24、93系列串行存储器
-
支持ATMEL公司MCS51系列和AVR系列单片机在线下载编程(ISP)（仅增强版支持） |
SP200S编程器成品(点击看大图) |
|
|
|
软件特点
-
友好的界面,专业化全功能设计
-
强大的缓冲区编辑功能,支持复制、填充、逻辑运算、数据支持8位与16位显示
-
简体中文用户界面
-
支持WIN98SE/ME/2K/XP等操作系统
-
系统配置要求低，运行稳定
-
编程命令丰富，包含编程、读取、擦除、查空、校验、加密(写锁定位)、读写熔丝位、读写配置位…
-
统计功能，自动统计烧写成功与失败的数量
-
自动序列号功能，适用于给产品写入唯一的ID数据
-
支持自动编程操作(相当于批处理)，并可以自定义其操作内容
-
最近文件列表功能，可快速加载曾经使用过的文件
-
最近器件列表功能，可快速更改器件为近期使用过的其他器件
-
编程操作声音
-
文件更改自动重加载，适用于开发阶段快速更新芯片内容 |
编程器软件(点击看大图) |
三、支持器件详细列表
普通版支持器件数量：68，查看支持列表：http://www.willar.com/upload/shop/sp200s_list.htm
增强版支持器件数量：336，查看支持列表：http://www.willar.com/upload/shop/sp200se_list.htm
四、原理图
|
原理图说明：
原理图版本：V1.26，包含了SP200S普通版和增强版的原理图。大家可以按照此原理图用万能板搭板。其中的PL2303HX可以用其他的USB转串口芯片替代，或者用更简单的串口芯片如RS232替代 。 |
| 点击查看大图 |
|
五、SP200S编程器普通版与增强版区别
| 内 容 |
普 通 版 |
增 强 版 |
| 支持器件数量(截至2007-12-15) |
68 |
336 |
| ISP下载编程 |
不支持 |
支持 |
| 监控程序 |
公开 |
不公开 (随套件提供监控芯片) |
| 监控芯片 |
AT89S52（代用型号：W78E52，STC89C52RC） |
SST89E58RD或其他兼容型号 |
六、编程器DIY套件组成：
SP200S编程器制作套件包含制作该编程器的所有元器件（您只需要一只电烙铁和少许焊锡丝即可组装成一台超强功能的USB接口编程器）：

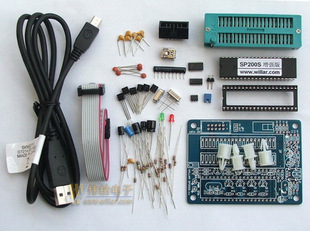

SP200S编程器套件照片：
|
增强版 |
普通版 |
成品 |
|
SP200S套件（增强版）98元/套 |
SP200S套件（普通版）78元/套 |
已组装好的增强版成品 |
好的焊锡丝对于DIY的焊接质量至关重要，焊接工艺的好坏甚至直接关系到DIY的成败。2008.8.2 开始，在SP200S套件提供有如下图所示优质焊锡丝一段，直径 0.8mm，长度 1.1M，成份：锡 63%，铅 37% 。
七、组装与使用说明：
如果您邮购了我们提供的套件，请参考“SP200S的编程器套件的组装指南”：点击查看
硬件焊接完成后，先不要急于通电，也不要插监控芯片，仔细检查一下有没有错焊、短路，确认无误后再插上监控单片机，然后才通电，如果测得VPP电压为14.3V（最多允许有正负0.3V的偏差），VCC电压为5V，PWR和STA两个反光二极管都亮，则说明硬件基本没有问题，请插上写好监控程序的单片机。
使用前请先安装PL2303HX的USB驱动软件，再安装SP200S的控制软件。
插上USB线，正常情况下编程器上只有PWR灯亮(如果两个灯都亮，可能是监控芯片没有工作，重点检查复位电路、振荡电路已经供电是否正常）。
运行SP200S软件，软件自动搜索连接的编程器，如成功，软件正常打开主界面，即可使用了。
八、相关资料下载：
论坛（开发工具自制）相关精彩帖：
SP200S DIY套件自2007.12.17日推出后，受到了广大网友的热烈欢迎，第一周就售出套件112套，绝大多数朋友都是一次性制作成功，极少数朋友在制作过程中遇到了点小问题，通过论坛交流都得以解决，以下是论坛相关精彩发帖，很有参考价值
1.SP200S编程器(增强版)装配过程图解说明
2.[原创]SP200S编程器焊接过程及若干注意事项感谢网友js1860提供
3.收到SP200S套件并DIY成功的朋友上来秀一下(欢迎分享你的DIY心得)
4.[分享]SP200S编程器(增强版)ISP功能的使用方法
5.SP200S的PCB照片，供大家检查问题时使用。感谢网友ntwhq提供
6.[建议]各位焊机高手分享一下焊接贴片IC的经验
7.[注意]SP200S 编程器DIY问题反馈、技术咨询以及意见和建议收集专用帖
技术支持网站：
伟纳电子网：www.willar.com
单片机世界：www.mcusj.com
由于淘宝不支持外部链结，请将网址复制到IE地址栏即可访问！
-----------------------------------------------
