以上板载所以模块资源都有相关拔码开关连接到单片机的预设口线，初学者使用只需将要用到的资源的拔码开关打开即可（在说明书及实例都有详细说明） ，不需要杜邦线的飞线连接动作，杜邦线是为用户任意扩展资源准备，初学的朋友千万不要被它吓到 ，相信杜邦线的扩展方案又是单片机进阶者及单片机产品开发者的最爱。

◆丰富的板载资源：LED、数码管、按键、键盘矩阵、字符型LCD、图形LCD、A/D转换、D/A转换、SPI&IIC通信、USART串口通信、DS18B20数字测温、DS1302时钟、红外线遥控解码、发声程序、SD/MMC读卡模块、步进电机模块......   ◆即将陆续推出更多的扩展模块：RS485模块、CAN总线模块、PS2模块、触模屏模块、LED点阵汉字屏模块.......   ◆可以支持编程和实验开发的PIC芯片全：板载8脚、14脚、18脚、20脚、28脚、40脚的PIC单片机芯片插座，板载PIC10系列、PIC16F57芯片插座，几乎可以实验开发PIC全系列芯片，同时还可以跳线选择各种振荡方式，可以自行更换其它频率晶振。   ◆开放的模块化设计：各模块可通过拨码开关控制通断，并在各模块设计有连接单片机IO口的接口，通过杜邦头连接线可以方便各模块连接单片机的任意口线，不用杜邦线连接也可以能过拨码开关连接到预设口线（方便初学者直接使用），所以IO口全部对外开放并有输出插座，可以轻板实现扩展。这种独特的设计使得90%以上的产品开发初期调试都可以在此完成而帮你省下了打板的时间与金钱，加快了产品开发的速度。   ◆开发化模块设计的好处：     1、真正的产品开发板，90%的产品开发可在上面完成。     2、可实验任何教材上的大部分实例、实验。     3、新手使用预设口线、操作方便;高手可通过杜邦线任意扩展改变口线、灵活多用。     4、可完种多种毕业设计方案。     5、单片机进阶者通过自由组合模块电路实现产品完整方案的全过程设计体验，为从事相关研发工作做准备。   ◆完善的例子教程：每一模块配备至少一个详细的例程，例程包括C语言与汇编语言两种，带详细中文注释的源程序，从简单到复杂，让新手真正在不知不觉中从入门到完全掌握各种程序的设计。   ◆板载强大的烧写系统：可以烧写90%以上的PIC单片机，随机赠送ICSP在线下载线，可直接对外部目标板的单片机实现ICSP编程。   ◆板载仿真调试接口：可直接连接ICD1/ICD2/MCD1/MCD2仿真调试器。   ◆功能强大的编程控制软件 拥有完全自主知识产权的编程控制软件，具有专业通用编程器的所有操作功能，特点如下:     1、全中文界面，中文在线帮助系统，方便用户使用。（连配置位的设置也全部做成了中文的，有利于初学者使用）。     2、同时我们还提供了英文版的烧写软件，为海外客户的使用提供了方便。     3、具有编程计数功能，可预设烧写数量，并对烧写数量计数。     4、系列号自动增加功能，可设置项目全，自增设置灵活。     5、全面的信息提示，烧写的过程同时有声音提示，让用户清楚了解工作状态。     6、具有自动检测编程器硬件功能，软件启动时自动检测及设置编程器硬件，无须手动设置及可使用.     7、设有烧写数据监测。通过计算校验和，能够立即发现烧写数据是否被改变.校验和公式遵从Microchip定义。     8、可以方便地读出芯片程序区的内容。     9、兼容Windows98和Windows2000/NT，WindowsXP，Windows2003等操作系统。     10、程序支持*.HEX或*.BIN文件的载入，可支持*.BIN文件保存为*.HEX格式。     11、缓冲区填充功能。     12、可以自动保护芯片的时钟校准值不被擦除。     13、可以直接烧写解密单片机获得的BIN文件而不需要做任何的设置。 除了上述特点外，我们还为QL200系列开发系统设计了很多非常人性化的功能，如：   过载短路保护功能：当开发系统出现过载时如放反单片机芯片，保护系统会自动启动以防止烧坏器件，纠正错误后，板子重新恢复正常。 文件修改自动加载功能：实现与MPLABIDE等开发软件无缝结合，自动检测当前目标代码变化后并自动调入更新的文件，在学习单片机时此功能非常方便，避免了反复加载目标代码的麻烦。   自动识别文件中的配置位及EEPROM的功能：我们只要在程序中写入了我们的配置位信息以及EEPROM数据，在烧写时就不需要另外设置了，对于程序调试阶段的经常更改省下了很多时间，避免了每次更改程序都重新设置的麻烦。   板载CPU无忧在线升级功能：只需下载最新的烧写软件，并执行软件中的升级硬件命令就可将板载CPU升级到最新版本，以支持更多新的器件。
标准配置如下: 产品编号：M08=QL200（不带铝合金外箱） 适合群体：PIC单片机学习开发的个人、公司 价格:不含税（个人用户）580元，含6%发票价（公司用户）610元 清单：   1、QL200主机一台（主板上已含DS1302+24C02+93C46）   2、USB通讯电缆一条   3、串口通讯电缆一条   4、PIC16F877A单片机一片   5、ICSP在线下载连接线一条   6、1602字符型液晶模块一个   7、杜邦头实验连接线20条（方便用户自由扩展）   8、使用手册一本   9、光盘一张（光盘内含烧写软件;MPLABIDE开发平台;含各模块编程实例包括C语言与汇编语言;产品完整电路原理图、PCB图的PDF文档） 标准配置如下: 产品编号：M08B=QL200B（带铝合金外箱） 适合群体：PIC单片机学习开发的个人、公司 价格:不含税（个人用户）680元，含6%发票价格（公司用户）720元 清单：   1、QL200B主机一台（主板上已含DS1302+24C02+93C46）   2、USB通讯电缆一条   3、串口通讯电缆一条   4、PIC16F877A单片机一片   5、ICSP在线下载连接线一条   6、1602字符型液晶模块一个   7、杜邦头实验连接线20条（方便用户自由扩展）   8、170*60mm高品质免焊面包板一片   9、使用手册一本   10、光盘一张（光盘内含烧写软件;MPLABIDE开发平台;含各模块编程实例包括C语言与汇编语言;产品完整电路原理图、PCB图的PDF文档） 豪华完美配置如下:（不带铝合金外箱） 产品编号：M09=M08（QL200标准配置）+M06（MCD2仿真调试器点击查看MCD2介绍） 适用群体：工厂或公司/个人产品开发用途（同样也适用于单片机学习，具备仿真调试功能，学习效率更高） 价格:不含税（个人用户）1100元，含6%发票价（公司用户）1160元 豪华完美配置如下:（带铝合金外箱） 产品编号：M09B=M08B（QL200B标准配置）+M06（MCD2仿真调试器点击查看MCD2介绍） 适用群体：工厂或公司/个人产品开发用途（同样也适用于单片机学习，具备仿真调试功能，学习效率更高） 价格:不含税（个人用户）1200元，含6%发票价格（公司用户）1270元 以下为选配件： 产品编号 产 品 名 称 不含税价 含税价 Q01 12864汉字液晶模块（带字库）（可配套MCD-DEMO2/QL200B/QL200使用） 80元 85元 Q02 10位D/A转换芯片TLC5615（直插DIP8封装） 20元 22元 Q03 步进电机（可配套MCD-DEMO2/QL200B/QL200使用） 20元 21元 Q04 30CM长杜邦头连接线红黑各10条（QL200标配红黑各10条，您可以另外再选购一些方便大范围扩展） 10元 11元 Q05 品牌原装2G SD卡（可在QL200实验） 50元 53元 M10 QL1201编程模块（方便用QL200批量烧写芯片）（如果您一起有购买MCD2就不要买这个了，因为MCD2有配送这个）原价：50元，同QL200一起购买只需30元 30元 32元 M04 DS18B20一线总线数字测温芯片（TO-92封装）（可配套MCD-DEMO2/QL200B/QL200使用） 12元 13元 M05 推荐教材<>第二版查看目录 29.5元 31元 M05B 推荐教材<>第一版查看目录 34元 36元 M05D 推荐教材<> 22元 23元 部分选购件图片： Q01：12864汉字液晶模块（带字库） Q03：步进电机 注：以上报价均为本公司反复研究过的产品实价，少量购买恕不还价，还请大家见谅。
QL200与QL200B的区别：
1、QL200B采用了高档透明雅克力面板，铝合金外箱做为外保护盒，实验箱预留放教材及附件的位置，不但可以保护板子不受损坏，同时携带也更加方便，更满足了学校实验室易于放置的要求。   2、QL200B增加了一块170*60mm高品质免焊面包板，实验仪功能扩展更加方便，易于用户搭建自己的电路。   3、QL200B相比国内其它同类实验箱增加了线缆包装盒同时将其置于实验箱中，保护线缆的同时增加了整套系统的美观，一体化携带也更加方便. （注:除上面三项外，其它功能与QL200完全一样）。
QL200B相关图片如下：
QL200B实物图片（点击查看大图片）	QL200B包装箱
QL200可支持编程烧写和实验开发的器件如下：（烧写编程或实验开发以下所有DIP封装的芯片都不需要任何适配器）

烧写控制软件界面:（软件配套有中文版和英文版，方便不同的朋友选用） QL200Software（EnglishVersion） 产品使用手册 QL200的配套用户手册，彩色印刷。48页/16K全程手把手操作指导，大量实例照片，初学者也可轻松掌握，内含: 1.MPLABIDE集成开发环境的安装与使用. 2.在线调试器MCD2的使用. 3.QL200烧写模块与烧写软件的使用. 4.QL200系统各功能模块详细介绍（包括各功能模块电路原理图）. 5.QL200系统使用实战...... 产品配套光盘 QL200配套的产品光盘，内含丰富的学习资料及开发使用软件: 1.MPLABIDE集成开发环境。 2.QL-PROG烧写软件（QL200板载烧写器控制软件）。 3.USB驱动程序。 4.常用芯片数据手册。 5.供学习开发参考的较多编程实例，包括C语言实例与汇编语言编程实例，全中文注释，方便初学者快速入门。 6.其它我们收集的学习资料。 7.产品完整电路原理图、PCB图（PDF文档）。 产品配套编程实例 产品光盘中配有较多编程实例，全中文注释，方便初学者快速入门，几乎每个实例都有汇编语言与C语言两个版本，如: 点亮单个LED的程序（最简单的入门程序） 8个LED的流水灯实例 数码管静态显示实例 6位数码管动态扫描显示实例 8个独立按键实例 4*4键盘矩阵实例 1路A/D转换实例 模拟报警声实例 硬件SPI读写93C46的实例 软件SPI读写93C46的实例 硬件IIC读写24C01的实例 软件IIC读写24C01的实例 遥控接收解码实例 DS18B20数字测温实例 DS1302实时时钟实例 1602字符型LCD显示实例 12864汉字显示LCD显示实例 10位DA转换实例 RS232串口通信实例 步进电机控制实例 单片机读写SD卡实例 DIP28/20/18/14/8以及PIC16F57/PIC10FXXX各系列芯片的参考测试程序 更多详见 产品其它图片展示 QL200包装彩盒 QL200配套的杜邦头扩展连接线，有了它我们就可以用户自由扩展板载所有资源。 QL200配套的ICSP在线下载线，接口排列兼容ICD1/ICD2/MCD1/MCD2，有了它我们就可以用QL200对我们自己的其它用户板进行编程了， 相关下载：   QL200烧写控制软件（QL-PROG）下载     QL200Software（EnglishVersion）    QL200烧写部分USB驱动程序下载     QL200配套的编程实例下载     QL200用户使用手册  常见问题解答： 问：M09与M07的差别是什么？   答：M09是M06与QL200合在一起的完美配置，它具备了M07的所有功能，相对M07更具有以下优势：   1.M07配套的实验板无法烧写，只能MCD2对目标芯片烧写，造成了烧写的不方便性，并且MCD2的主要功能是调试/仿真，用它做烧写时有很多限制，比如操作复杂，又比如对于有内部振荡与内部复位的芯片不能同时烧写为内部振荡与内部复位，等等等等，而且MCD2还不支持PIC16C/PIC12C系列芯片，对于16F7X系列芯片烧写稳定性也较差。M09配套的实验板是QL200，它集成了我公司自主研发的一款专用烧写模块，无需依赖MCD2的烧写，这个专用烧写模块采用近傻瓜式烧写软件，操作非常方便，烧写速度超快，能支持很多PIC单片机器件，并且对芯片烧写没有任何限制，烧写软件还配套有全中文操作界面的对咱英文不好的中国人使用更是有利。   2.M07配套的实验板资源相对较少且不能随意资源分配，而M09配套的实验板QL200配套的资源非常丰富，并且所有资源都可随意分配I/O口，可做到资源全开放，对熟悉或学习单片机硬件很有用，在产品开发中更能体现出它的优势。   3.M07只能实验28PIN/40PIN的PIC器件，M09配套的QL200实验板可以实验的PIC芯片包括8脚，14脚，18脚，20脚，28脚，40脚，还能实验一些特殊脚位的芯片如16F57，10F2XX等等超过90%的PIC芯片种类，对于很多想从PIC16C5X（用16F5X实验）或16F84A/12CXX/12FXX芯片入门的朋友更发挥了它的作用。   4.M07配套的实验板资源分配较紧凑，对于想熟悉单片机硬件的朋友比较麻烦，M09配套的QL200实验板资源分配合理，各个模块相互独立且与其它模块有一定的间隙，方便初学者学习或熟悉单片机硬件电路。 问：初学用M07好还是QL200（M08）好？   答：QL200（M08）相对M07少了硬件仿真调试功能，多年的经验总结让我们发现了一个问题就是有80%以上的单片机工程师都没有使用仿真器的习惯，我自己更是如此：早期学习单片机没有用仿真器，后来做单片机开发时做过的公司不少，开发过的产品不少，真正使用过仿真器的次数没有超过10次。对于经济条件有限的初学朋友我还是建议您们用少M07几百元的价格购买一套QL200（M08）用于学习，很多调试都可以先结合软件调试完成，千万不要将没有硬件仿真器调试作为你停止学习的借口。当然有硬件仿真器学习效率肯定是要高一些，这点是不容置疑的，况且硬件仿真调试器在以后的工作或产品开发中一定更能发挥它的作用，所以对于经济条件好一点的朋友我们还是建议您们购买一套M07或M09，从长远考虑，从开发的角度M09更优于M07不少。另外如果您是公司出钱给您购买开发或学习设备，您更是一定要选择M09了，对于公司而言多200-300百元钱不算什么，更重要的是要更快速创造出效益，这样对公司有利，而您自己会被公司更加重视。 问：QL200支持C语言编程吗？   答：可以的QL200支持汇编语言编程也支持C语言编程，我们配套的实例包括汇编的，也包括C语言的。 问：我购买了你们的QL200，今后在学习或产品开发中碰到问题可以问你们吗？   答：可以的，我们公司有专门负责技术支持的工程师，可以用电话/邮件/QQ等方式提供技术支持，

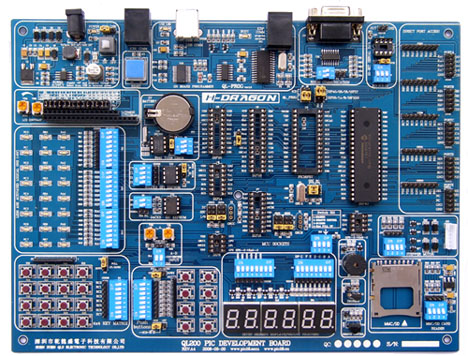

板载资源详解： 1）电源模块，跳线选择USB供电或外部电源供电。 2）12864图形液晶模块与1602字符型液晶模块，带对比度调节，上面的跳线断开可通过杜邦线扩展到任意I/O口，可接四线或八线方式。 3）24路LED指示，其中第一组8路可实现任意扩展。 4）4x4矩阵键盘，可跳线选择上拉或下拉，可用杜邦线扩展到单片机任意口线。 5）8路独立按健，可跳线选择按下接地或接VDD，可跳线选择上拉或下拉，可用杜邦线扩展到单片机任意口线。 6）单片机数模转换，两路A/D模拟电位器输入模块，可用杜邦线扩展到单片机任意口线。 7）IIC通信模块，24CXX系列EEPROM，芯片可更换，可用杜邦线扩展到单片机任意口线。 8）SPI通信模块，93CXX系列EEPROM，可跳线选择8位或16位方式，芯片可更换，可用杜邦线扩展到单片机任意口线。 9）DS1302时实时钟模块，可用杜邦线扩展到单片机任意口线。 10）复位按键。 11）ICD2或MCD2仿真调试输入接口。 12）板载编程烧写模块，采用USB通信，支持器件多，烧写速度快。 13）实验芯片插座及时钟模块，可支持PIC各种脚位的8位芯片（PIC10/12/16/18），多种时钟方式可选择，晶振频率可更换。 14）6位7段数码管显示模块，可工作与静态或动态方式，可用杜邦线扩展到单片机任意口线。 15）红外线遥控接收模块，可用杜邦线扩展到单片机任意口线。 16）DS18B20数字测温模块，测量温度范围-55°C to 125°C，可用杜邦线扩展到单片机任意口线。 17）蜂鸣器发音模块，可用杜邦线扩展到单片机任意口线，实现产品方案中的声音或音乐提示、指示。 18）RS232串口通信模块，与配套串口线轻松实现单片机与电脑的通信实验，可用杜邦线扩展到单片机任意口线。 19）单片机模数转换，采用典型的10位D/A芯片TLC5615，控制端口可用杜邦线扩展到单片机任意口线。 20）端口输出模块，所以端口通过IDC10或SIP8接口输出，方便自由扩展，扩展区同时提供多路VDD及GND接口。 21）步进电机驱动模块，控制端口可用杜邦线扩展到单片机任意口线。 22）SD/MMC卡读卡模块，控制端口可用杜邦线扩展到单片机任意口线。 23）标准配置免费送一颗最实用的供学习用的芯片PIC16F877A，可重复擦写近10万次。 以上板载所以模块资源都有相关拔码开关连接到单片机的预设口线，初学者使用只需将要用到的资源的拔码开关打开即可（在说明书及实例都有详细说明），不需要杜邦线的飞线连接动作，杜邦线是为用户任意扩展资源准备，初学的朋友千万不要被它吓到，相信杜邦线的扩展方案又是单片机进阶者及单片机产品开发者的最爱。
