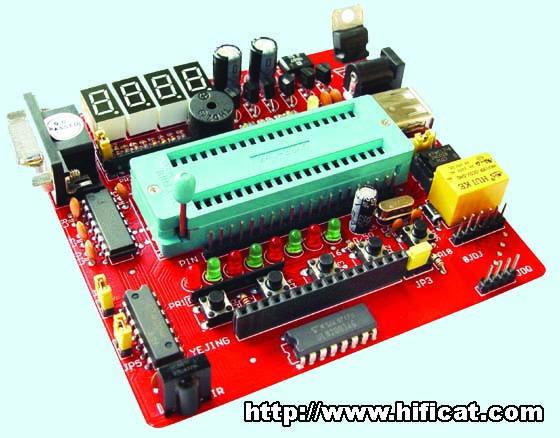

“增强型51实验板”隆重登场 采用优质PCB板材、优质零件、波峰焊工艺、专业清洗、经过完全测试

增强型51实验板板载资源如下：

    1.数码管：可以试验和仿真各种计数器、数字显示、以及用单片机做电子钟等仿真。比如计数器、秒表、电子钟等等

    2.LED流水灯：可以显示P口的状态，以及试验和仿真平凡老师的教程。比如正反流水灯，交通指示等等

    3.键盘：可以试验和仿真平凡老师教程的键盘有关的程序。

    4.喇叭：适合做各类发声程序的仿真和试验。

    5.继电器：有了它我们就可以知道怎么来做一个以弱控强的系统。

    6.24C02：这个我想就不用多说了，用来做IIC通信实验，平凡老师的教程正好和这个配套。如果你试验仿真的是SST89C54一类的芯片，这个24C02就用不上了，因为SST89C54一类芯片内部已经含有24C02同样功能的单独存储空间。

增强型51实验板板载RS232串口做ISP接口支持烧写器件列表（注：还有很多型号没有一一列出，只要芯片支持串口ISP的都可以用）：

    “STC芯片烧写软件”（使用串口烧写） 点击下载软件

    支持台湾宏晶STC厂家芯片：

    随着厂家ISP下载软件的更新，器件类型将不断增加，大家可以登陆STC官方网站查询最新单片机芯片资料信息，同时也可以下载到最新版的烧写软件。 网址： http://www.mcu-memory.com

    “SST芯片烧写软件”（使用串口烧写） 点击下载软件

SST89C54 SST89C58 SST89E/V554RC SST89E/V564RD
SST89E/V516RD2 SST89E/V58RD2SST89E/V54RD2 SST89E/V52RD2

    随着SST厂家ISP下载软件的更新，器件类型将不断增加，大家可以登陆STC官方网站查询最新单片机芯片资料信息，同时也可以下载到最新版的烧写软件。 网址： http://www.sst.com

    关于华邦ISP烧写软件使用的说明（使用串口烧写） 点击下载软件

    在初次使用华邦WINBOND 51单片机芯片时，首先需要将LD文件用编程器烧到芯片中，记住：第一次一定要用编程器写LD文件，以后使用就直接使用串口进行ISP在线下载程序即可。

    随着WINBOND厂家ISP下载软件的更新，器件类型将不断增加，大家可以登陆WINBOND官方网站查询最新单片机芯片资料信息，同时也可以下载到最新版的烧写软件。 网址： http://www.winbond.com

    支持的WINBOND芯片型号有：

W77E516 W77LE516 W77E532 W77E532 W77LE532 W78E365 W78LE365 W78E58B W78LE58
W78E858 W78E516B W78LE516 W78E62B W78E65 W78ERD2 W79E532 W79L532 W79E548
W79L548 W79E549 W79L549 W79E632 W79L632 W79E648 W79L648 W79E649 W79L649

    对于没有串口的笔记本电脑，可以使用USB-232转接线来下载,现在市场上的学习板称是USB接口的,其实就是将转接线的芯片集成到了PCB板上,这样就是不能完成串口通信实验了,所以我们没有将转换芯片集成到板子上去,只是需要用USB口的话,配条转接线就可以了,这样USB和串口就都能用了.

    对于支持用串口烧写的芯片型号，我们支持使用USB-232转接线，这样没有串口的电脑上，只要使用USB口就可以完成烧写了。

    USB-RS232转接线的详细信息，--->>>请点击这里查看

二.硬件的多功能性

    1.采用了零插拔力的缩紧插座，所以可以方便的连接仿真器的仿真头或者插入写有程序的51芯片。

    2.通过仿真头和仿真器联机之后，只要屏蔽了仿真器芯片，也可以用来做和电脑串口的联机程序试验，这样就弥补了仿真器不能做串口试验的不足!

    3.因为它拥有独立的电源系统，所以它还可以作为一个纯粹的试验板来使用。可以说它除了可以和仿真器配合使用之外，同时也是一个完整的试验系统,试验和仿真方面，它可以支持下面的这些常见芯片：

下图是增强型51实验板应用中的一些实际照片。

    这是PCB反面照片，PCB均使用双层板，双面全部铺铜，并做泪痕补盘处理，用料上等，是一块非常漂亮的板子，如果你拿在手上肯定会爱不释手。

    下面是站长自己操刀，搞一些增强型51实验板制作的全过程图片让大家看看

    首先，按元件高度来装配，焊上所有的电阻。电阻均为1/16W。

    然后，焊接二极管、三极管及部分接插件。

    完成焊接，插上所有的IC集成电路即OK。

 三.硬件的特殊优化   点击下载它的GIF原理图 点击下载它的PDF原理图

    1.在USB取电部分加了限流电阻，采用USB口供电时，最大电流限制到500MA，有效避免“过载和短路”等给电脑USB口造成伤害。如果和仿真器联机的目标板的供电电流大于500MA请不要采用USB方式供电。

    2.普通电源插座的后级接有全桥整流电路，输入的电源可以是交流或者直流，并且不分正负极均可，输入电压范围是交流8～12V，直流8～15V。不论交直流，保证在输出端可以得到稳定的5V标准电源电压。

    对它的总体评价：此款目标板设计布局紧凑、组织精巧。因为采用了规范化标准设计，所以可以和书本上的标准程序以及平凡老师提供的程序完全兼容，个人认为对于单片机初学者和广大单片机爱好者来讲是非常实用的。属于单片机入门阶段的利器！

    例程可以驱动目标板上的流水灯、数码管、蜂鸣器、继电器、液晶屏等设备工作，可以完成的主要任务是正反流水灯、数码管正反计时、发声器振荡、继电器循环定时吸合等等的动作。注意,这个比较长的样例程序是针对于这套硬件编写的。
    点击下载样例程序压缩包>>     点击下载KEIL中文破解版>>

    四.关于跳线，增强型51实验板上共有五个跳线,跳线的使用说明如下：

    1.跳线JP1：是电源类型选择跳线：位于右位时，表示通过USB口取得电源。位于左位时，表示从普通电源口取得电源。如果是选择由仿真器供电，请将此跳线致于右位，表示通过USB口取得电源。
    2.跳线JP2：是P0口上拉电阻选择跳线：位于下位时，表示连接10K上拉电阻。位于上位时，表示断开10K上拉电阻。
    3.跳线JP3：液晶屏背光灯跳线开关。位于左位时，液晶屏背光灯点亮，发出绿光。位于右位时，液晶屏背光灯不亮。
    4.跳线JP4、JP5：外接串口控制开关。两个都接跳线帽时，外接串口与实验板电路连通。两个拔掉跳线帽时，外接串口无效。

    五.关于键盘，最左侧标号为SWR的按纽是复位按纽，其他的是连接P口的按钮

    六.购买方式：

增强型51实验板最新优惠价格：148元

    标配：增强型51实验板一块，电源适配器：1个 配套光盘：1份

    注：本站的配套光盘内包括所有产品的使用说明及资料，以及单片机学习教程，一些常用软件、工具、资料，还有本站的特色服务——本站自制的高清版单片机实验视频录像，这样使您的学习更为方便，可以考照视频录像来完成，学习起来，更容易，更直观，更具有趣味性。

常用购买套餐方案：

    套餐B（A51编程器+仿真器+增强型51实验板）：

    A51编程器+微型51仿真器+增强型51实验板+外接稳压电源+优质9针串口联机线+配套驱动程序+单片机多媒体教程+单片机实验视频录像(酷)+实验板原理图+大量实验板配套例程+电子资料手册等 (满满700M的资料！！！超值！！！)

一共：98元(A51编程器)+128元(仿真器)+148元(增强型51实验板)=374元+20(邮费)=394元——（不含增强型51实验板可选配件）
实验板可选配件有：红外遥控器，步进电机，1602液晶屏，无线遥控发射接收模块 部分实物照片，请看这里

    增强型51实验板可选配件：

1602液晶屏：30元 红外线遥控器：25元 步进电机：15元 18B20温度传感器：12元

200米无线遥控发射模块：20元 1000米无线遥控发射模块：35元 无线遥控接收模块：15元

    此套餐适合想要开发稍复杂点的单片机系统，因为仿真器可以和任何的51系统开发板，试验板、工控板、目标板...等等的51硬件系统进行完美的联机！具有超强的兼容性。增强型51实验板可做的实验与开发功能更多，足以应付各类实验。

    推荐单片机学习全套餐C（编程器、仿真器、实验板分体式设计）： 即套餐B的基础上，加上实验板配套的全部实验附件

    A51编程器+微型51仿真器+增强型51实验板+1602液晶屏+红外线遥控器+步进电机+DS18B20温度传感器+200米无线遥控收发模块（包括发射机和接收板）+AT89S51单片机芯片 总价：501+20（邮费）=521元

赠送：

    1号光盘：单片机多媒体视频教程+单片机实验视频录像(酷)+实验板原理图+大量实验板配套例程+电子资料手册等 ——此碟为CDROM光盘

    2号光盘：单片机权威教程全集，DVD格式，数据量4.3G，内含10CD教程 ——此碟为DVD光盘(相当于价值100元的CD教程光盘)

    好消息：从2007年7月5日起，凡购买单片机学习全套餐C的用户，特别赠送价值36元的《C51单片机高效入门》配套教程一本，以便配套学习使用。 关于赠送活动的更详细情况请看这里--->>>

    关于单片机学习全套餐C的配套的系列教学资料可以看网站首页的“手把手教你学51单片机”栏目。

    您也可以翻阅历年来的《电子制作》杂志，我们刊登了系列连载教程，以便大家进行理论学习以及提高实践动手能力。 历年来有哪些期刊杂志有所介绍呢，原文及详细情况您可以看这里--->>>点击进入

点击进入“单片机学习全套餐C”相关实验视频录像在线观看

　  现在单片机学习之类的书籍在新华书店一翻就是一大堆，让人看了眼花缭乱，相信大家也有这样的感受，经常会有很多单片机初学者朋友让我来推荐单片机入门的书籍，从这些朋友的要求来看，感觉大家已经厌倦了很多条教式书籍的枯燥与古板，至少站长在大学读书时就有这样的感受，文科的书相对理科的书来说要好些，但对于理科的特点，本来就是比较突出其技术性与特点，要想写出点新鲜感确实有点难；还有一点，相信大家和我也会有一个共识，现在很多书不仅多，而且厚，但到时我们真正所关心的问题是否真的有这么多呢，相信一般我们也不会把整本书全部读完，只是取其一部分对自己有用的内容来阅读，至少有些书对于我来讲有点像字典，需要用的时候去翻一下而已。看完了书，有很多朋友可能还是会说，书我看了一大堆，但到头来还是一团迷茫，而感到无从下手，呵呵，因为我本人也遇到过这样的情况，对于单片机，在此我们必须提到的就是实践动手，否则书就算看10遍甚至20遍还是不能完成具体的应用任务，这等于白学，因为不能做到学以致用。针对以上这些现状，站长萌发了写书的念头，找了很多材料，并将积累的经验，花了无数的日夜写下了这本《C51单片机高效入门》一文，写书的思路是以理论与实践相结合为主导，以我们网站提供的单片机学习全套餐为硬件平台，一一介绍单片机各方面的理论知识与具体实践动手方法，建议初学者朋友先将此书大致翻一遍，对整体有个了解，掌握理论基础知识，然后再对照着书上的实践例子，一个课时一个课时地学习下去，相信看完了此书，你已经跨入了单片机这个领域的大门了。

    建议：如果以后想做做单片机开发及产品的，可以将以上套餐中的A51编程器换成TOP853编程器，这样性价比可以高很多，支持的芯片有1500多种，而且是USB接口，使用非常方便，不会出现部分笔记本电脑没有串口而不能使用的尴尬局面，如换成TOP853，补上两种编程器的差价就可以了。


    导购建议：如果您是单片机初学者，建议你选择全套餐C，这样不公有配套书本教材赠送，还可以大大提高学习效率，边看书边学习，边理论边实践。

七.增强型51实验板和仿真器联机使用的照片： 来看看性价比高的51仿真器——大家都用得起的微型51仿真器

    增强型实验板配合12864液晶屏完成的中文显示及图形画面显示实验照片，从图中可以看出实验板的灵活性，外接元件非常方便，任你接驳。

12864液晶屏应用实例、原理图资料说明及相应照片请见这里

    这是增强型51实验板做温度显示实验，站长精心制作，本站提供本次实验大量实时过程照片及实验视频录像。
点击此处查看本次实验详细过程与照片

这是增强型51实验板做红外遥控解码实验，本站提供本次实验全过程照片及实验视频录像。

点击此处查看本次实验详细照片

这是一个数码管显示数字“2”的实验

数码管显示“8051”字样

最简单、基础的液晶显示入门例子，显示一个字母“A”。（相当于所有编程语言中介绍的“Hello World!”经典例子）

显示我们网站域名和联系电话的例子

准备实验前的增强型51实验板、仿真器和步进电机



上面是增强型51实验板接驳另一款步进电机时的演示图片，上图中的步进电机为减速电机，步进角度小，转动精度更高。



    上面是步进电机与增强型51实验板的接口图，一共五根线，留出一个引脚，因为步进电机中的5根线中有一根为公共端，但有些步进电机还是使用6根线的，因为无论是哪种，都可以与增强型51实验板的步进电机接口进行连接。

全部连接后的照片

电机转动时的瞬时照片，为了看得清电机在转动，站长把电机轴上套了个标记，以示转动方向，实验的视频录像中可以直观地看到其作用：）

点击此处查看所有实验视频录像全过程

增强型51实验板通过无线遥控收发模块来控制灯泡的实验酷照 本次实验照片全集请点击这里观看

这是增强型51实验板配合无线遥控发射、接收模块的应用照片之一。 详见无线遥控发射接收模块

点击这里看看赠送的资料光盘目录列表

点击这里看看赠送的资料光盘内丰富的例程列

51增强型实验板大量现货供应中，以下是现货装箱照片。

增强型51实验板配套教程系列：

手把手教你用增强型51实验板的按钮功能 刊登于《电子制作》2005年9月

手把手教你用增强型51实验板的继电器功能 刊登于《电子制作》2005年9月

手把手教你用增强型51实验板的蜂鸣器功能 刊登于《电子制作》2005年9月

手把手教你用增强型51实验板的数码管功能

手把手教你用增强型51实验板的液晶显示功能 刊登于《电子制作》2005年11月

手把手教你用增强型51实验板红外遥控功能 刊登于《电子制作》2006年9月

用增强型51实验板控制步进电机 刊登于《电子制作》2006年6月

用增强型51实验板实现RS232串口通信 刊登于《电子制作》2006年8月

用增强型51实验板实现无线遥控步进电机 刊登于《电子制作》2006年10月

精美的彩色外包装盒，质量、品质的实力体现！
