售价：198元/套

功能：

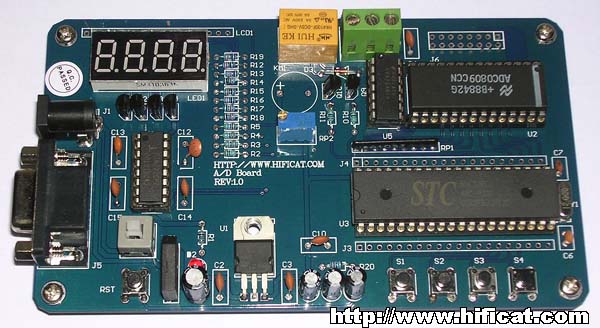

    AD模数转换学习板核心IC使用的是8路8位AD转换器ADC0809芯片，该板可以测量8路 0--5V的电压值，并在四位LED数码管上轮流显示或单路选择显示，测量最小分辨率为0.019V,测量误差为0.02V，我们可以将其做成多路数字电压表。

基本原理：

    ADC0809是采样频率为8位的、以逐次逼近原理进行模—数转换的器件。其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8个模拟输入信号中的一个进行A/D转换。ADC0809对输入模拟量要求为信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。学习板采用STC89C51单片机，最小化应用设计，采用共阳七段LED显示器，P1口输出段码数据，P3.0—P3.3做列扫描输出，为了提高共阳数码管的驱动电压，用9012做电源驱动输出。

    套装清单：

学习板：1块

外接电源：1个

RS232串口线（程序ISP下载使用）：1条

配套光盘（含学习板软硬件资料）：1份

    文章介绍刊登于2009年第4期《电子制作》杂志，也是《电子制作》杂志推荐产品，适合学习毕业设计及课程设计使用。

    概述：该可以测量0--5V的8路电压值，并在四位LED数码管上轮流显示或单路选择显示，测量最小分辨率为0.019V,测量误差为0.02V。

AD模数转换学习板安装制作全过程：

首先焊接电阻，焊接遵循从最小体积元器件开始安装。

然后，安装焊接二极管、三极管，电容，IC等直插件。

继续安装元件，最后焊上体积最大的接插件。



成品，完工！
