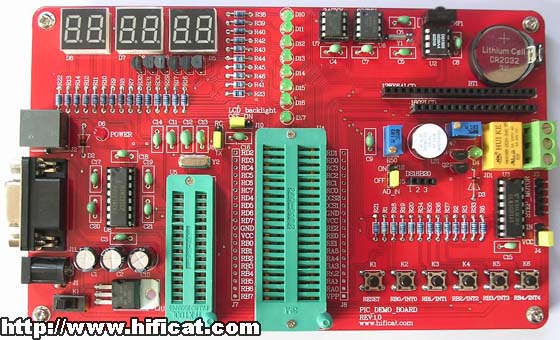

“增强型PIC实验板”是本站专为PIC单片机学习推出来的一款性价比最高的开板实验板，可与本站“ICD2 PIC仿真烧写器”配套使用，实验操作对象芯片为PIC16F87X（A）单片机以及其它PIC中高档28PIN/40PIN器件。
增强型PIC实验板为16F87X系列芯片的各个功能模块提供了相应的实验电路，以便用户调试和测试。也是我们根据用户需求及市场同类产品分析后，全新设计的一款具有最高性价比的开发实验板，与同类产品相比，我们已将板载资源扩充到极限！同时选用优质PCB板材，优质元件，优良的焊接工艺。
 点击放大图片观看效果
增强型PIC实验板板载资源及可做实验如下:
(1) 6位LED数码管：可以试验和仿真各种计数器、数字显示、以及用单片机做电子钟等仿真。比如计数器、秒表、电子钟等等。
(2) LED流水灯：如正反流水灯，花样灯，交通指示等等
(3) 6个直控键盘：非常实用的键盘，通过简洁的程序即可完成键盘输入控制，编程方面更不需要像矩阵键盘那样绞尽脑汁。
(4) 音乐输出蜂鸣器喇叭：可以完成各种奏乐、报警等发声音类实验。
(5) 继电器试验：有了它我们就可以知道怎么来做一个以弱控强的系统；以弱控强器件，工控最常用器件之一，与其他驱动器件相比明显的优点是：抗过载能力强，强弱端隔离能力强。
(6) 一路模拟A/D输入，通过板载电位器进行调压。
(7) I2C串行EEPROM 24C02：用来做IIC通信实验。
(8) 串行EEPROM93C46：SPI总线接口，用来做SPI通信实验。
(9) 160X液晶屏：2行每行16个字符。自带字符库、带背光，经典的液晶显示器件通过液晶屏显示你想要的信息，比发光管、数码管显示更为漂亮，专业化。
(10) 128X64图形液晶接口：电子市场常见的128X64标准液晶模块，我们可以用来显示中文和图形。
(11) 红外接收头接口：可以做红外线解码实验，红外线遥控器等等。配合遥控器完成遥控解码及红外遥控实验。如：按遥控器的数字键1-8，即可点亮实验板上的第一个发光管至第八个发光管。当然，你也可以通过改动程序来达到红外遥控其它资源的目的。
(12) 串行时钟芯片DS1302：一种比较常见的SPI串行时钟芯片。
(13) 温度传感器DS18B20接口：通过这个接口连好18B20后，可以实现对温度的高精确测量，通过多个DS18B20传感器也可以做一个多点的温度采集系统，它属于工业环境中常见的一种高精度温度传感器。
(14) 串口通讯电路：单片机和PC电脑完成联机通讯的接口，这个就不需要多说了吧。
(15) 步进电机智能驱动接口：可以非常方便地接上步进电机，完成步进电机的各类实验，如电机的正、反转等等，其取电电路的特殊设计，使它可支持功率更大的电机！
(16) 在线电路串行下载ICSP接口：可与任何ICSP烧写器、调试器配合，实现实验板“在电路编程”、“在电路调试”。
(17) 板载28PIN与40PIN的多功能锁紧座，可实验PIC16/PIC18中的大部分28PIN或40PIN的PIC单片机。
(18) 芯片管脚提供外扩展端口：有利于外扩更多的功能，外扩实验的功能没有限制，完全由用户决定。
可与增强型PIC实验板配合使用的PIC Pro编程器信息请看这里 >>>点击进入
 |
“增强型PIC实验板”同样也是《电子制作 》杂志推荐产品！售后服务有保障，请大家放心购买。
如今在网络上提供学习板或开发板的地方非常之多，价格、质量也都层次不齐，但毕竟用户想买到的是一套完善的产品，需要的不仅是硬件产品，还应包括一系列的售后服务，对于现在网络上有些网站产品繁多，让人看了眼花缭乱，什么板都有，其实可能就是自己一样产品都没有，只能从其它供货商处临时调配，因此，也就无法提供坚实有效的服务保障与技术支持。有些商家可能提供的价格确实让人觉得很有吸引力，但在元件质量上却大打折扣，运输包装更是简陋至极，使得货物在安装运输中没有任何保障，如果坏了，也只能是用户只认倒霉了，售后服务也就很难想象了。希望广大用户在选购产品时，擦亮自己的眼睛，做全面综合的考虑，买适合自己的产品。本站至今已有数年的历史，大家从首页每日发货记录栏目可以方便看到我们的透明化操作模式，对于用户的每件包裹，都有详细的发货记录，对于产品售后返修问题，一般我们都在两天之内给予解决，并快递寄回给用户，免收邮费。同时，我们也是《电子制作》杂志合作单位，请大家尽可放心购买，如果您有任何建议或意义也可以和我们联系，我们相信我们产品的质量及服务会给用户一份放心和满意，同时也感谢大家数年来对我们的支持！
相关介绍也可以见《电子制作》杂志 2007年第5期 “一款高性价比的PIC单片机学习开发器材”一文 点击这里查看杂志原文--->>> |
大量增强型PIC实验板实验实例演示视频录像请点击这里进行观看--->>>进入
下面来看一下板载各部分资源的详细图文说明介绍及一些精心设计的细节。
实验板四边使用固定螺丝固定底板，与底会避免直接接触的可能性，不会引起板面与异物的短路，做到安全可靠。上图为外接电源接口与RS232通信端口，同时大家也可以看到，板载电源开关，使用非常方便。
板载28PIN与40PIN的多功能锁紧座，可实验PIC16/PIC18中的大部分28PIN或40PIN的PIC单片机，做到大小通吃。
6个直控键盘：非常实用的键盘，按键下已标明各按钮的功能及脚引说明，分别为RB0--RB4，即INT0--INT4。通过简洁的程序即可完成键盘输入控制，编程方面更不需要像矩阵键盘那样绞尽脑汁。
按键选用优质触点簧片材料，耐久性好，不易磨损。
步进电机智能驱动接口：可以非常方便地接上步进电机，完成步进电机的各类实验，如电机的正、反转等等，其取电电路的特殊设计，使它可支持功率更大的电机！如果您使用不同电压的步进电机，则只要通过改变上面黄色跳线位置即可，非常方便，而不需要再额外扩展电源电路板。
板载DS18B20温度传感器接口，直接插上即可。左侧的黄色跳线为AD模拟输入选择跳线。
继电器控制输出端，包括公共端，常开端，常闭端，使用优质接线端子，劣质产品往往只用插针作为接线端子，从而降低产本。
1602字符型液晶屏接口及12864点阵型液晶屏接口，1602LCD用于显示数字、字母、标点符号等字符；12864则可以显示英文、中文、图形等任何形状的显示图像，由于是点阵型，所以通过软件取模得到显示的图像。
板载DS1302时钟芯片，用来做时间、日期等应用程序，板载3V电池，使DS1302芯片断电后，信息不丢失，时间、日期值一直运转计算着。
I2C串行EEPROM 24C02：用来做IIC通信实验; 串行EEPROM93C46：SPI总线接口，用来做SPI通信实验。
一体化红外线接收头，选用进口器件，红外解码可靠性高。
接插件选用进口3M镀金插座，价格昂贵，告别了接触不良的现象。
6位LED数码管：可以试验和仿真各种计数器、数字显示、以及用单片机做电子钟等仿真。比如计数器、秒表、电子钟等等。
左边黄色跳线为晶振跳线，右侧为LCD液晶屏背光开关跳线。
坚固的固定螺丝及铜柱，在此，我们也可以看出PCB板材的质量及厚度，劣质PCB是非常薄的，而且使用材料也不同。
实验板右侧图示一览。
“ICD2 PIC仿真烧写器”与“增强型PIC实验板”配合使用完成实验学习及软件开发。
点亮一个LED发光管的实验实例。
1602LCD液晶显示本站网址和联系电话的实验实例。
购买方式：
增强型PIC实验板价格：288元
赠送：电源适配器 + 串口通讯电缆 + ICSP电缆 + PIC16F877A单片机芯片 + MPLAB IDE 集成开发环境 + 使用说明 + 实验例程 + 实验演示视频 + 实验板原理图 + PIC学习资料 + PIC全集数据手册
凡购买ICD2 PIC仿真烧写器+增强型PIC实验板的用户，我们特地加送PIC单片机多媒体教程光盘，对于光盘的相关信息请点击这里进入查看。 >>进入
可选实验附件：
1602液晶屏：30元 12864液晶屏：98元 红外线遥控器：25元 步进电机：15元 18B20温度传感器：12元
200米无线遥控发射模块：20元 1000米无线遥控发射模块：35元 无线遥控接收模块：15元 PIC16F877A芯片:22元
推荐PIC单片机学习全套餐： 有关“ICD2 PIC仿真烧写器”相关信息，请点击这里查看
“ICD2 PIC仿真烧写器”+“增强型PIC实验板”+1602液晶屏+红外线遥控器+步进电机+DS18B20温度传感器+200米无线遥控收发模块（包括发射机和接收板）
购买全套餐用户相应的赠品为：
配套使用所需要的所有连接线缆及电源适配器，具体线缆名称及相关信息请参考ICD2 PIC仿真烧写器及增强型PIC实验板的相关介绍网页。
1号光盘： 使用说明 + MPLAB IDE 集成开发环境 + “ICD2 PIC仿真烧写器”使用说明 + 实验例程 + 实验演示视频 + 实验板原理图 + PIC学习资料 + PIC全集数据手册
2号光盘： PIC单片机多媒体教程一份 PIC单片机多媒体教程介绍请点击这里进入查看 >>进入
“PIC单片机学习全套餐”不仅可以满足初学者的学习用途，还可以供工厂、企业研发人员及电子爱好者做一些技术研究及开发， 有较高的性价比，是学习和开发的优良软硬件平台，不用以后再为了开发而重新投资造成浪费，毕竟板载的资源已非常丰富，足够学习、开发使用了。
您可以选择 “ICD2 PIC仿真烧写器”或自由搭配实验附件，主要根据您个人情况来选择，我们推荐您使用PIC单片机学习全套餐，这样实验板上所有的资源就可以得到充分利用，如液晶显示应用、温度传感器的应用、红外线解码及控制应用、步进电机调速及方向控制应用，无线控制应用等等，对于无线领域，我们推荐使用PIC的芯片，因为它有更高的可靠性及稳定性，因此，全套餐的形式对于学习、开发来讲，足已适应各方面应用领域的需要。
