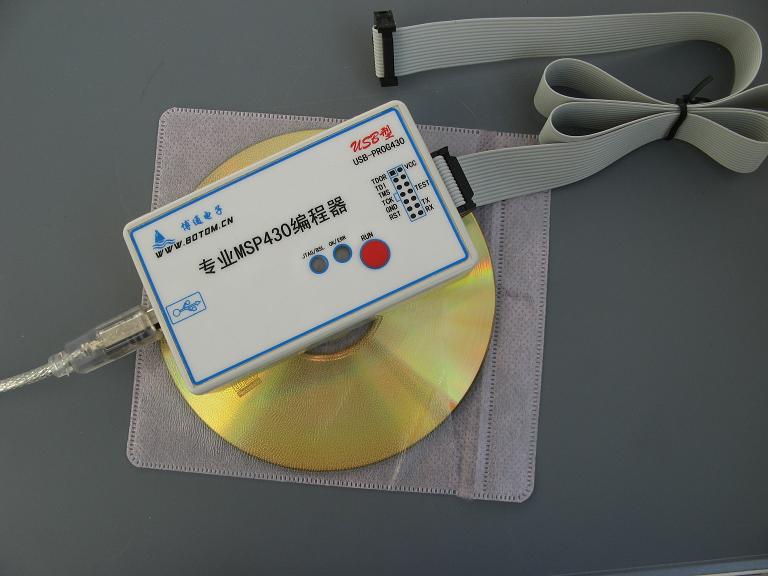

包装说明：

    1.编程器               1台

    2.电源                 1个（离线供电使用）

    3.光盘（软件及资料）   1张（编程器计算机软件及近年来收集的430资料）

    3.USB数据线            1条

    4.IDC-14排线           1条

●JTAG接口编程：JTAG接口编程速度快，支持器件型号读取，代码回读；

●SBW接口编程：支持F2xxx系列的两线JTAG接口编程；

●加密（烧熔丝）：加密后JTAG/SBW接口作废，程序无法被非法读出；

●BSL编程：无论芯片是否加密，均可以通过BSL接口写入和校验代码，另外支持BSL读取和BSL模式下编程时可以不擦除信息Flash（需要密码验证）；

●高级加密：直接在软件界面上修改未用到的中断向量来实现高级加密，防止BSL接口的暴力破解；

●密码验证：芯片加密后，如果需要读出Flash中的关键数据或者再次编程时不希望擦除信息Flash，只要输入前一次编程时的32字节密码（16个中断向量）即可实现；

●脱机编程：将最大可达50K字节的目标代码载入到编程器中，在脱离电脑的情况下对目标芯片编程，脱机编程支持JTAG/SBW/BSL接口，在载入代码时通过上位机软件设置编程接口，脱机编程同样支持BSL密码验证来保护信息Flash不被擦除；

●操作简明：离线编程时只需操作一个按钮，声光（蜂鸣器/双色LED）提示操作是否成功；

●保护信息Flash：编程时可保护信息Flash中的内容不被擦除；

●产品序列号烧录：用户可将一些产品信息写入信息Flash段中，作为防伪标志或者生产日期等用途，这些信息不必通过编译器编译而直接通过软件界面写入； （阅读本段参看计算机软件界面）

●产品序列号包括两项内容，一项是“产品信息”，占用20个字节（20个英文字符或者10个汉字或者两者的组合），一项是“流水号初始值”，这是一个无符号的四字节长整数，占用4字节，紧随“产品信息”其后，这24个字节的信息可以选择存放在信息Flash（0x1000~0x1100）中，地址开始位置必须为偶数，起始地址范围：0x1000~0x1100-24

     烧录格式：烧录数据为4个字节的16进制数，在软件界面上显示为流水号

     比如：12345则烧录到单片机的数据是12345的16进制形式4个字节的数据0x00 0x00 0x30 0x39

     注意： 产品序列号既支持在线操作，也支持离线操作；

●编程后运行代码：为确保编程正确，可在编程后立刻运行目标代码查看效果；

●代码大小统计和代码显示：打开目标代码文件时，立即对代码大小进行统计显示，并显示代码内容和文件名；

●代码读取：可将未加密的代码读出备用，也可查看信息Flash甚至内存、寄存器中的数据；

●升级固件：用户可以通过从网上下载最新上位机软件来升级编程器的固件，以实现最新的功能；

●自动识别器件：编程时，编程器将自动识别器件类型并在提示栏显示，如果编程出错，可判断是否选择了正确的器件；

●防止误操作：用户在软件界面上进行设置时，其它相关功能可能会被自动禁止或允许，可防止错误的设置；

●接口兼容：采用与TI公司定义的14PIN接口，增加RX和TX两个BSL接口信号，SBW接口也包含在内；

●低功耗：脱机时可采用5V电池供电工作（电源接口即为USB口，建议使用现在市场上现有的便携式给手机充电的usb口电池，或者现场使用笔记本usb电源），便于现场编程。

图二、 编程器软件主界面

图三、 编程器软件子界面-高级密码设置

    ●在线操作步骤：1、使用USB线连接编程器与电脑，连接编程器和目标芯片；2、载入目标代码文件；3、选择芯片和编程方式；4、选择编程选项；5、设置产品序列号信息（可选项）；6、点击软件上的运行按钮。

     ●离线操作步骤：在线操作的1-4项；5、离线编程载入；6、按下编程器上的运行按钮。

     说明：离线编程载入后,不需要连接电脑也能对目标芯片编程，只需按下编程器上的运行按钮 一次即可对目标芯片编程一次，非常适合批量生产。如果离线编程设置为BSL模式，编程器将默认使用JTAG编程以提高速度，JTAG编程失败时再使用BSL编程；

     ●JTAG方式与BSL方式的区别：加密必须采用JTAG方式，加密以后如果需要更改程序，则必须使用BSL方式，如果没有加密而且不需要加密，则两种方式都可以编程，JTAG方式比BSL方式要快很多。

     ●四线JTAG接口包括TDI、TDO、TCK、TMS以及RST、VCC和GND等引脚，支持的型号有F13x、F14x、F15x、F16x、F4xx、FE4xx、FW4xx、FG4xx；

     ●五线JTAG在四线JTAG基础上增加一条TEST引脚，支持的型号有F11x、F11x1、F12x、F12x1、F21x1等；

     ●BSL接口包括TX、RX、RST、TCK、TEST以及VCC和GND等引脚，支持所有带BSL接口的型号（部分F2xxx系列器件没有BSL接口）；

     ●SBW接口是F20xx系列的精简型编程调试接口，支持编程、读取和加密，部分F20xx系列器件由于没有BSL接口，加密后就无法再修改程序了，因此请慎用加密功能。

 支持器件列表：

    注：以上型号中x表示支持这个系列的所有型号
