简介：
    主芯片采用Altera公司MAX3000A系列芯片EPM3256ATQ144，具有256个宏单元和108个可完全编程的IO引脚，主要面对初中级学习者。

主要特色：

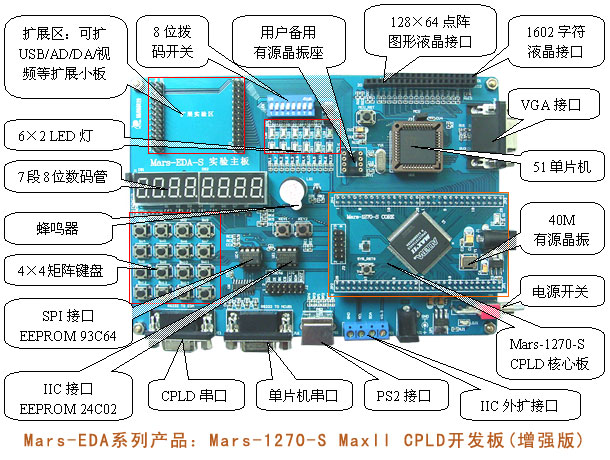

1) 分主板和核心板两大部分，Mars-EDA-S 实验主板，一块主板，可以适配以下5种核心板，构成不同的CPLD、FPGA开发系统，灵活度高。
      Mars-3256-S Altera CPLD核心板
      Mars-1270-S Altera CPLD核心板
      Mars-EP1C3-S Altera FPGA核心板
      Mars-95144-S Xilinx CPLD核心板
      Mars-XC2S50-S Xilinx FPGA核心板
2) CPLD安排的实验例程丰富，所有实验例程都有Verilog HDL、VHDL两种语言的源代码！！
3) 51单片机实验安排丰富，板上接口除了PS2、VGA接口没有单片机的实验，其他所有接口都配套有单片机单独控制的实验程序代码！！所有工程都基于Keil C，该开发板另一个增值部分就是它还是一个功能强大的51单片机开发板！！
4) 主板上多了功能扩展区，预留了47个IO供用户自由使用，在该扩展区，用户可以自定义各类功能扩展板，比如高速AD采集板、视频输入输出板、USB2.0高速扩展板等等。

详细说明 ：

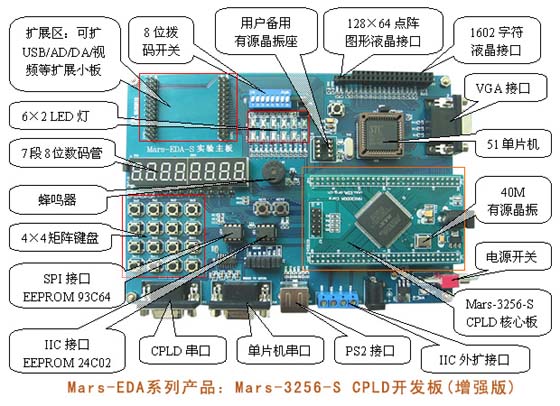

主芯片：EPM3256ATQ144

硬件：
1. 12个LED灯
2. 8位7段数码管
3. 16×2字符液晶接口
4. 128×64图形液晶接口
5. 8位拨码开关
6. 4×4矩阵键盘
7. STC89C52单片机 8K Flash存储，串口直接下载
8. IIC接口EEPROM：24C02
9. SPI接口EEPROM：93C64
10. 蜂鸣器
11. CPLD串口
12. 单片机串口
13. PS2接口
14. VGA接口
15. 40M有源晶振，另配有用户自定义有源晶振座
16. 功能扩展区 ( 用户可以自定义各类功能扩展板，比如高速AD采集板、视频输入输出板、USB2.0高速扩展板等等)
CPLD配套实验（所有例程都提供VHDL、Verilog HDL两种语言的完整源代码）：

1．基础实验
1) 加法实验
2) 减法实验
3) 乘法实验
4) 除法实验
5) 四位比较器
6) 多路选择器
7) 优先编码器
8) 二进制到BCD码转换
9) 简单状态机
   这几个实验都比较简单，目的是帮助用户熟悉CPLD的基本开发流程和一些常用的、基础的数字电路。用户简单的看一下程序里面的说明就可以理解了这些实验了。
2．接口实验
1) 跑马灯实验：
跑马灯实验在CPLD中设计了计数器，利用计数器轮流向LED灯发出低电平，点亮LED灯，实现跑马灯的效果，用户可以自己设计更多图案的跑马灯。

2) 矩阵键盘实验
矩阵键盘实验：按一个键并在７段数码管上显示相应的键值。这个实现的主要目的是向用户介绍矩阵键盘扫描检测按键的原理。

3) 7段数码管实验
７段数码管测试实验：以动态扫描方式在８位数码管“同时”显示０—7，帮助用户了解数码管动态显示的方法。

4) 蜂鸣器实验
向蜂鸣器发送一定频率的方波可以使蜂鸣器发出相应的音调，该实验通过设计一个状态机和分频器使蜂鸣器发出“多来咪发梭拉西多”的音调。

5) 串口通讯实验
从PC传送一个0---F中其中一位，在７段数码管的一位上显示相应的值。按下开发板键盘上某个键回送Welcome!

6) 拨码开关实验
拨码开关8位0 1状态在8位7段数码管相应位上显示0或1。

7) IIC接口EEPROM存取实验
按动开发板键盘某个键CPLD将拨码开关的数据写入EEPROM的某个地址，按动另外一个键，将刚写入的数据读回CPLD，并在数码管上显示。帮助读者掌握I2C的总线协议和EEPROM的读写方法。

8) CPLD与单片机通讯实验

9) CPLD控制1602字符液晶实验

10) CPLD控制128×64图形液晶实验

11) CPLD控制PS2键盘实验

12) CPLD控制往VGA输出8色彩条实验

3 综合实验
1) 模拟交通灯实验
模拟路口的红黄绿交通灯的变化过程，用LED灯表示交通灯，并在数码管上显示当前状态剩余时间。

2) 数字时钟实验
利用数码管和CPLD设计的计数器实现一个数字时钟，可以显示小时，分钟，秒。程序主要要靠考虑十进制和六十进制计数器的编写。

以上实验例程都有Verilog、VHDL两种语言的源代码！所有实验例程都基于Quartus II 工程，实验的程序都在源代码中有详细的注释，帮助用户理解。各种器件的手册资料都包含在光盘中。

51单片机配套实验（所有例程都基于Keil C工程，并附带完整源代码）：

1. LED流水灯实验
2. 矩阵键盘扫描实验
3. 8位7段数码管显示
4. 16*2字符液晶驱动显示实验
5. 128*64液晶驱动显示实验
6. 24C02/64的IIC接口操作实验
7. 93C46的Microwire接口操作实验
8. 音乐演奏实验
9. RS232接口实验
10. 数字时钟实验

销售清单：
1. Mars-EDA-S 实验主板 一块
2. Mars-3256-S CPLD核心板  一块
3. 配套光盘 一张(含开发手册、板子原理图、常用EDA软件)
4. 串口线  一条
5. Altera ByteBlast II下载线  一条
6. 内正外负 5V  电源 一个

7. 16*2字符液晶模块  一块（选配件，需要的用户另加20元）
8. 128×64图形液晶模块(带汉字库) 一块 （选配件，需要的用户另加100元）
9. 1号功能扩展板(含Cypress 68013A usb2.0高速芯片、128k高速SRAM、30M高速8位AD)
（选配件，需要的用户另加200元）

关于质保和技术支持：

质量问题，产品本身1个月保换，半年免费维修(CPLD/FPGA、单片机主芯片、液晶模块出厂均测试完好，不在质保之列)。 本开发板系统为3.3V系统，用户自己扩展功能模块时，请勿直接与5V系统对接！！

电话支持：
仅限帮助用户把产品配套的代码在开发板上跑起来，确认板子硬件有无问题。
