本站为满足广大Xilinx用户的需求特推出Xilinx CPLD开发板。
Xilinx CPLD开发板硬件资源主要有：
1、 Xililx XC95144XL TQ100-10C CPLD芯片（144个宏单元）
3、 4位发光二极管
4、 64K X 16 128byte位高速 高速异步SRAM
7、 4位按键盘
9、 有源贴片高精度晶振（50MHz）
10. AS1117电源系统
如果与EDA主板配套系统可开展实验项目 如下：
数字部分主要实验：
1、组合逻辑设计
2、组合电路
3、触发器功能实现
4、扫描显示电路的驱动
5、计数器及时序电路
6、数字钟
7、字符发生器
8、阶梯发生器
9、模拟信号的检测
10、单片机键盘显示接口电路在CPLD芯片中的实现
11、AD的读写控制。
12、标准PS2键盘、鼠标的数据读写。
13、标准VGA显示器的控制实验。
14、EEPROM的读写实验。
15、LCD显示控制试验。（LCD1620,LCD12864)
单片机部分实验项目：
1、89S52单片机应用
3、A/D转换0809应用
4、串并转换实验
5、电子音响
6、与PC机通信实验

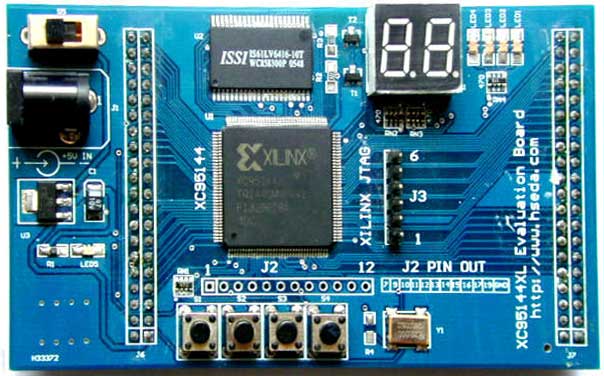

该开发板采用Xilinx公司的XC9500XL系列CPLD——XC95144,它具有3.3V先进ISP，144个宏单元，先进高速I/O标准，100-PIN TQFP封装，81个可用I/O口，足以满足一般的开发实验的需要。
整板除接插件外全部采用贴片元件进行设计，连接可靠，性能稳定，能有效的利用板子空间。XC95144的所有有用的管脚都引出，而且在标识了I/O的管脚号，使您在开发过程最后锁管脚时无需看原理图或PCB图，根据您的连线，就知道您使用了哪些管脚，为您的实验提供了很大的方便。开发板电源输入为直流5V。
由于CPLD芯片经常烧写编程，属于易耗品，故CPLD开发板除CPLD芯片外享受本站的质量保修条例，保修期外，本站负责维修或调换，只收取成本费。 |
|
