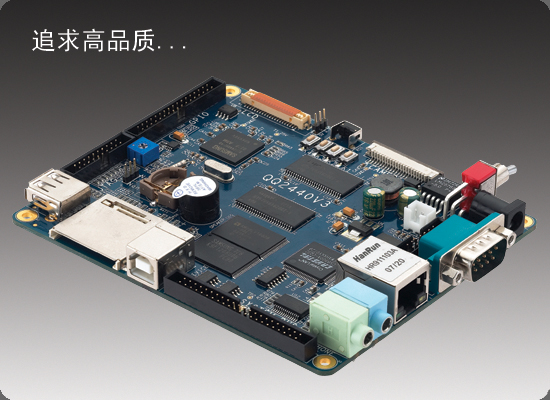

QQ2440是专门面向个人嵌入式爱好者的ARM9开发板/ARM9学习板，其设计基于三星提供的公板原理图裁减而来，保留大部分常用功能，既然原理图和系统采用的linux软件以及其他一些工具软件是公开的，任何个人或者团体都可以自己制作生产，基于此我们设计了该板。
另外，目前市场上开发板产品泛滥，产品质量参差不齐，很多都是手工焊接的，资料也是草草写就的，各家互比价格，基于我们以往做开发板的经验，我们认为有必要推出一款采用大部分公开资料的低价开发板出来，以便大家更方便，更放心的学习和使用。
质量保证：三个月保换，一年保修，人为不保，液晶屏不在此保证范围之内。
| 销售清单: |
● QQ2440 V3开发板【带塑料外壳】 一块
● 3.5寸触摸屏 一块
● 印刷版封面DVD数据光盘（内置丰富开发资料） 一张
● Jtag烧写线 + Jtag下载小板 一块
● USB 电缆 一条
● DB9 直连串口线 一条
● 交叉网线 一条
● 12V/2.5A开关电源 一个
● 触摸笔 一只
● 友善之臂专用硬质精美包装盒 |
|

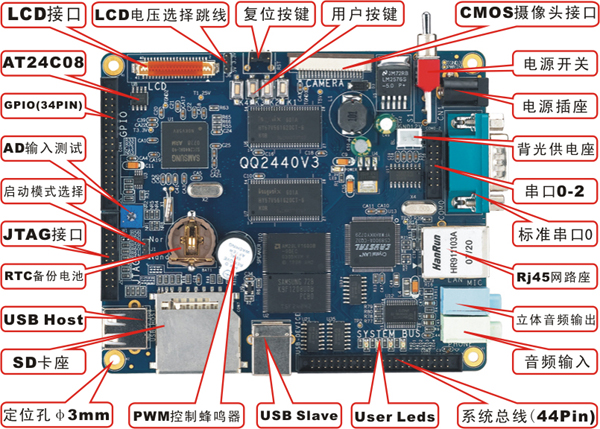

项目(Item) |
中文 |
English |
|
处理器(CPU) |
三星S3C2440(ARM920T core with MMC, 最高主频可达532MHz) |
Samsung S3C2440(ARM920T core with MMC, Up to 532MHz) |
|
内存(SDRAM) |
64Mbyte |
64Mbyte |
|
Flash |
64MbyteNand Flash+2M Nor Flash(已经安装了BIOS) |
64MbyteNand Flash+2M Nor Flash(BIOS installed) |
|
液晶屏支持(LCD Support) |
●板上集成4线电阻式触摸屏接口，可以直接连接四线电阻触摸屏
● 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸 从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
● 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
● 标准配置为NEC 256K色240x320/3.5英寸TFT真彩液晶屏，带触摸屏；
● 板上引出一个12V电源接口，可以为大尺寸TFT液晶的12V CCFL背光模块(Inverting)供电。 |
STN LCD Displays:
●Supports 3 types of LCD panels: 4-bit dual scan, 4-bit single scan, and 8-bit single scan display type
● Supports the monochrome, 4 gray levels, and 16 gray levels
●Supports 256 colors and 4096 colors for color STN LCD panel
●Supports multiple screen size
Typical actual screen size:640 x 480, 320 x 240, 160 x 160, and others
TFT LCD Displays:
● Supports 1, 2, 4 or 8-bpp (bit per pixel) palletized color displays for TFT
● Supports 16, 24-bpp non-palletized true-color displays for color TFT
●Supports maximum 16M color TFT at 24bit per pixel mode
● Supports multiple screen size
Typical actual screen size: 1024x768 640 x 480, 320 x 240, 160 x 160, and others |
|
USB端口(USB Port) |
1个主USB接口，1个从USB接口 |
1 USB host and 1 USB device |
|
音频(Audio) |
1路立体声音频输出接口，1路麦克风接口 |
Audio Input/Output |
|
网络(LAN) |
1个10M以太网RJ-45口 |
1 10M Ethernet interface (RJ-45 interface) |
|
SD/MMC卡 |
1个SD/MMC卡存储接口 |
SD card interface and holder |
|
摄像头(Cemera) |
引出CPU内部全部摄像头信号引脚 |
All CEMERA signal pin out |
|
串口(UART) |
3个串行口， COM0为RS232 DB9接口(亦引出TTL接口)，COM2和COM3为2.0mm间距 |
1 RS232 serial port, 3 serial ports available through 14pin (2.0mm space) interface |
|
Jtag |
标转JTAG接口(2.0mm间距) |
standard JTAG interface) |
|
按键(buttons) |
4个用户按键 |
4 Test buttons |
|
LEDs |
4个用户指示灯 |
4 Status LEDs |
|
I2C器件(I2C bus) |
AT24C08 |
AT24C08 |
|
AD输入(AD input) |
可调电阻AD输入实验 |
AD input test |
|
PWM 控制蜂鸣器 |
PWM 控制蜂鸣器 |
PWM controlling speaker |
|
实时时钟(RTC) |
板载实时时钟，带有备份锂电池 |
RTC (battery backed) |
|
扩展接口(Expansion) |
●1个34pin 2.0mmGPIO接口
●1个44pin 2.0mm系统总线接口 |
●34pin GPIO expansion connector
●44 pin System bus expansion connector |
|
电源输入(Power Suuply) |
12V电源输入 |
+12V |
|
尺寸(Dimensions) |
120x90 mm |
120x90 mm | |
LINUX应用特性
|
类别 |
功能特性 |
说明 |
|
BIOS(提供源代码)
|
boot |
启动系统(可以设置启动时间) |
|
Xmodem |
|
|
Update Flash |
支持更新Flash |
|
Set Kernel Parameter |
支持设置内核启动参数 |
|
Set Partation |
支持分区 |
|
BIOS(不提供源代码)
|
boot |
自动识别Linux和WindowsCE系统并启动 |
|
Xmodem |
支持Xmodem协议传输 |
|
USB |
支持USB下载 |
|
yaffs |
目前唯一支持yaffs的bootloader |
|
eboot |
可使用传统的eboot方法下载更新wince内核 |
|
Update Flash |
支持更新Flash |
|
Set Kernel Parameter |
设置内核启动参数 |
|
Set Partation |
支持分区 |
| 内核 |
Linux kernel 2.6.13 |
采用2.6.13稳定内核 |
| YAFFS |
YAFFS文件系统(有源代码) |
| ROM/CRAMFS/EXT2/FAT32/NFS |
支持ROM/CRAMFS/EXT2/FAT32/NFS/YAFFS等文件系统 |
| MACH_TYPE |
782 |
|
驱动支持
|
System Interrupt & Timer Driver |
系统中断和系统时钟驱动 |
| Serial device driver |
三个串口驱动 |
| Block memory device driver |
块设备驱动 |
| Flash memory device driver |
Nand Flash驱动 |
| 10Base-T external Ethernet device driver |
外接10M以太网卡驱动(CS8900) |
| RTC (Real Time Clock) Driver |
实时时钟驱动 |
| USB Host driver |
USB Host驱动 |
| LEDS |
LEDS灯驱动 |
| Buttons |
用户按键驱动 |
| Many Country Language Support |
国际化支持 |
| LCD/Frame Buffer(支持1024*768,800*600,800*480, 640*480,240*320,320*240TFT) |
液晶(LCD)驱动 |
| 触摸屏驱动 |
触摸屏驱动，直接支持四线电阻触摸屏 |
| MMC/SD卡驱动 |
MMC/SD卡驱动 |
| UDA1341 |
声卡驱动支持 |
|
网络协议及网络应用程序
|
TCP/IP |
完整的TCP/IP网络协议支持(含源代码) |
|
Telnet Server |
Telnet服务器 |
|
File transfer (FTP client / server) |
FTP传输服务(包括登录和服务器) |
|
Remote login (telnet) |
Telnet远程登录 |
| ping, arping |
使用ping检查系统, arping可以在ping的同时把对方的MAC地址显示出来 |
|
boa |
Web Server网络服务器 |
|
系统升级和程序下载
|
FTP下载应用程序 |
在控制台下使用FTP升级系统 |
|
串口下载应用程序 |
通过串口下载应用程序到目标板 |
|
USB下载更新系统 |
通过USB下载更新整个系统 |
|
通过网络文件系统NFS挂接执行 |
通过网络执行用户程序，一般用于调试 |
|
配置系统和服务
|
Local console through RS232 and remote telnet configuration and management(Sample Only) |
|
|
Ifconfig, route, inetd |
提供ifocnfig, route,inetd等网络配置和服务程序 |
|
login, sh, echo |
登录和其他程序 |
|
linux基本命令工具 |
cat, chmod, discard, echo, flashfsd, flashwrite, free, genhtml, hostname, init, kill, loader, ls, mkdir, mount, ps, reboot, rm, smanaged, sysconf, yes,insmod, lsmod, rmmod |
Linux常用命令 |
|
嵌入式图形界面 |
QT/EMBEDED |
Qt/Embedded 是 Trolltech 开发的用于嵌入式 Linux 的图形用户界面系统,Qtopia是基于Qt的一种PDA桌面系统，它包含文件管理器,Medialplay播放器等各种常用的工具程序 |
|
USB外设
|
优盘 |
支持各种优盘直接插拔使用 |
|
移动硬盘 |
支持各种移动硬盘插拔使用 |
|
USB Hub |
支持各种USB Hub |
|
USB鼠标,键盘 |
USB鼠标,键盘支持USB鼠标,键盘 |
|
USB 摄像头 |
支持使用(中芯微301系列芯片的USB摄像头） |
WindowsCE特性 (支持WindowsCE 4.2 和 WindowsCE 5.0)
以下WindowsCE特性主要是描述预装WindowsCE 5.0
|
类别 |
功能特性 |
说明 |
|
BIOS(提供源代码)
|
boot |
启动系统(可以设置启动时间) |
|
Xmodem |
|
|
Update Flash |
支持更新Flash |
|
Set Kernel Parameter |
支持设置内核启动参数 |
|
Set Partation |
支持分区 |
|
BIOS(不提供源代码)
|
boot |
自动识别Linux和WindowsCE系统并启动 |
|
Xmodem |
支持Xmodem协议传输 |
|
USB |
支持USB下载 |
|
yaffs |
目前唯一支持yaffs的bootloader |
|
eboot |
可使用传统的eboot方法下载更新wince内核 |
|
Update Flash |
支持更新Flash |
|
Set Kernel Parameter |
设置内核启动参数 |
|
Set Partation |
支持分区 |
|
驱动支持
|
Display Driver |
显示驱动程序,支持旋转(目前仅对于NEC3.5") |
| CS8900 Ethernet Driver |
10M以太网(CS8900)驱动程序 |
| Touch Driver |
触摸屏驱动程序 |
| Audio Driver |
音频驱动程序 |
| USB Device Driver |
USB 从设备驱动程序 |
| USB Host Driver |
USB 主设备驱动程序 |
| Serial Driver |
串口（支持三个串口）的驱动程序 |
| NandFlash Driver |
NandFlash 驱动程序 |
| RTC Driver |
实时时钟驱动程序 |
| EINT Driver |
外部按键（外部中断）驱动程序 |
| LED Driver |
LED 灯驱动程序 |
| SD/MMC Driver |
SD/MMC 驱动程序 |
| 应用程序 |
Windows Media Player |
WindowsCE自带的媒体播放器 |
| 超级播放器 |
PDA常用播放器，支持AVI, MOV, mpeg2, mpeg4, mp3等媒体格式 |
| IE浏览器 |
网页浏览器 |
| Web Server |
Web服务器 |
| Ftp Server |
Ftp服务器 |
| Telnet Server |
Telnet服务器 |
| ActiveSync |
PC同步软件 |
| 串口助手 |
类似Windows中的串口调试助手，方便开发调试 |
| 录音机小程序 |
可以实现话筒录音，并保存为文件 |
| 注册表管理软件 |
可以在线编辑修改注册表，例如设置开机自动运行程序等 | | |
