产品概述 |
系统平台 |
使用环境 |
|
型号 |
Armcore |
操作系统 |
Android 4.0 |
温度 |
0°C~40°C |
|
尺寸 |
73*58mm |
CPU |
全志A10 |
湿度 |
5%~90% |
|
描述 |
6层板，双排插针 |
RAM |
512MB/1GB DDR3 |
|
|
|
引脚 |
240 pin |
ROM FLASH |
4GB |
|
|
|
|
|
PMU |
RTC，主要电源供电，充电管理，电量检测，电池保护，低电关机 |
|
扩展功能模块接口 |
|
HDMI |
支持HDMI 1080p,720p输出 |
|
TVOUT/VGA |
支持电脑显示屏，CVBS等格式 |
|
RGB/LVDS |
支持800*480,800*600,1024*600等TFT屏和LVDS屏 |
|
TVIN |
视频输入，支持摄像头，DV机，DVD等输入 |
|
OTG |
支持PC连接和支持挂载3G（EVDO,WCDMA,TDSCDMA）,U盘，鼠标, 键盘等设备 |
|
USB Host*2 |
支持挂载3G（EVDO,WCDMA,TDSCDMA）,U盘，鼠标, 键盘等设备 |
|
UART*3 |
可扩展GPS, BT等模块 |
|
SPI |
支持SPI外设 |
|
SPDIF |
|
|
Audio |
音频输入输出 |
|
IIC*2 |
支持挂载电阻电容屏，传感器等IIC设备 |
|
TSC |
支持电阻屏 |
|
TS/CSI |
支持200W，300W，500W等摄像头 |
|
EMAC |
支持有线网卡 |
|
SATA |
支持SATA硬盘等设备 |
|
IIS |
支持外挂IIS音频设备 |
|
SDHC*2 |
支持挂载WiFi AR6302模块和其他SDHC模块；支持SD、TF卡 |
|
ADC*2 |
支持AD设备，如AD按键等 |
|
IR |
支持红外遥控器 |
|
其他IO(GPIO) |
支持物理按键 |
|
电源接口 |
电源接口 |
|
特点及应用领域 |
|

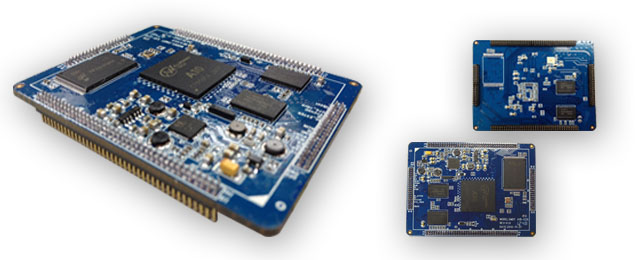

Armcore核心板采用A10 Cortex-A8 处理器，主频高达1GHz, PCB采用6层板工业设计，布线充分考虑到EMC/EMI和系统的稳定性。该核心板布局紧凑，尺寸小巧，仅为73*58mm, 主要面向对结构尺寸要求更高的产品，该款核心板可以广泛应用于工控，医疗，教育，通讯，家庭多媒体，互联网应用，车载，广告等多个领域。成熟产品代表：车载系统、智能家居、数据终端等。 |
|
核心板丝印 |
|

|
|
核心板引脚定义 |
|
1 |
GND |
81 |
LCD0-D22 |
161 |
CSI0-HS |
|
2 |
OTG_DP |
82 |
LCD0-D21 |
162 |
CSI0-VS |
|
3 |
OTG_DM |
83 |
LCD0-D20 |
163 |
CSI0-MCLK |
|
4 |
OTG_ID |
84 |
LCD0-D19 |
164 |
CSI0-D0 |
|
5 |
GND |
85 |
LCD0-D18 |
165 |
CSI0-D1 |
|
6 |
I2C_SCL0 |
86 |
LCD0-D17 |
166 |
CSI0-D2 |
|
7 |
I2C_SDA0 |
87 |
LCD0-D16 |
167 |
CSI0-D3 |
|
8 |
UART0-TX |
88 |
LCD0-D15 |
168 |
CSI0-D4 |
|
9 |
UART0-RX |
89 |
LCD0-D14 |
169 |
CSI0-D5 |
|
10 |
VBAT_BACKUP |
90 |
LCD0-D13 |
170 |
CSI0-D6 |
|
11 |
PWREN |
91 |
LCD0-D12 |
171 |
CSI0-D7 |
|
12 |
GND |
92 |
LCD0-D11 |
172 |
CSI0-PCLK |
|
13 |
RESET_KEY |
93 |
LCD0-D10 |
173 |
CSI0-STANDBY |
|
14 |
GND |
94 |
LCD0-D9 |
174 |
CAM_PWREN |
|
15 |
IPSOUT |
95 |
LCD0-D8 |
175 |
CSIO-RESET# |
|
16 |
GND |
96 |
LCD0-D7 |
176 |
GPS_PWREN |
|
17 |
IPSOUT |
97 |
LCD0-D6 |
177 |
GPS_TX |
|
18 |
IPSOUT |
98 |
LCD0-D5 |
178 |
GPS_RX |
|
19 |
GND |
99 |
LCD0-D4 |
179 |
GPS_RST# |
|
20 |
GND |
100 |
LCD0-D3 |
180 |
GND |
|
21 |
ACIN |
101 |
LCD0-D2 |
181 |
GND |
|
22 |
ACIN |
102 |
LCD0-D1 |
182 |
EVDO_INT |
|
23 |
ACIN |
103 |
LCD0-D0 |
183 |
EVDO_PWRON |
|
24 |
CHGLED |
104 |
GND |
184 |
EVDO_PWREN |
|
25 |
GND |
105 |
RXP-SATA |
185 |
USB20H_DM |
|
26 |
SYS-LED |
106 |
RXN-SATA |
186 |
USB20H_DP |
|
27 |
IO_EXTEN |
107 |
TXN-SATA |
187 |
EVDO_RST# |
|
28 |
BAT |
108 |
TXP-SATA |
188 |
GND |
|
29 |
HVBUS_EN |
109 |
GND |
189 |
TF0_CLK |
|
30 |
BAT |
110 |
LRADC0 |
190 |
TF0_CMD |
|
31 |
RTCVDD |
111 |
LRADC1 |
191 |
TF0_D0 |
|
32 |
BAT |
112 |
GND |
192 |
TF0_D1 |
|
33 |
OTG_VBUS |
113 |
TSC_YP |
193 |
TF0_D2 |
|
34 |
OTG_VBUS |
114 |
TSC_YM |
194 |
TF0_D3 |
|
35 |
GND |
115 |
TSC_XP |
195 |
SPDIF-DO |
|
36 |
CSIO-IO-2V8 |
116 |
TSC_XM |
196 |
TF0_CD |
|
37 |
VCC-3V3 |
117 |
GND |
197 |
GND |
|
38 |
UBOOT |
118 |
TSC_INT |
198 |
TV-IN3 |
|
39 |
VCC-3V3 |
119 |
TSC_RST# |
199 |
TV-IN2 |
|
40 |
GND |
120 |
GND |
200 |
TV-IN1 |
|
41 |
WIFI_D0 |
121 |
GND |
201 |
TV-IN0 |
|
42 |
WIFI_D1 |
122 |
HPR |
202 |
GND |
|
43 |
WIFI_D2 |
123 |
HPL |
203 |
HSDA |
|
44 |
WIFI_D3 |
124 |
GND |
204 |
HSCL |
|
45 |
WIFI_CMD |
125 |
GND |
205 |
HHPD |
|
46 |
WIFI_CLK |
126 |
HPCOM |
206 |
HCEC |
|
47 |
WIFI_RST# |
127 |
VMIC |
207 |
I2C_SCA1 |
|
48 |
WIFI_PWREN |
128 |
MICIN1 |
208 |
I2C_SCL1 |
|
49 |
UART6-RX |
129 |
MICM |
209 |
OTG_VBUSEN |
|
50 |
UART6-TX |
130 |
GND |
210 |
GND |
|
51 |
SPI_CLK |
131 |
GND |
211 |
EMAC-PWR-EN |
|
52 |
SPI_CS |
132 |
LINEINL |
212 |
ERXERR |
|
53 |
SPI_MISO |
133 |
LINEINR |
213 |
ECOL |
|
54 |
SPI_MOSI |
134 |
FMINL |
214 |
ECRS |
|
55 |
HDD-PWR-EN |
135 |
FMINR |
215 |
ETXCK |
|
56 |
GND |
136 |
GND |
216 |
ETXEN |
|
57 |
GND |
137 |
GND |
217 |
EMDIO |
|
58 |
USB20H_DP2 |
138 |
MIC1-O-N |
218 |
EMDC |
|
59 |
USB20H_DM2 |
139 |
MIC1-O-P |
219 |
ERXDV |
|
60 |
GND |
140 |
GND |
220 |
ERXERR |
|
61 |
GND |
141 |
HP-DET |
221 |
ERXCK |
|
62 |
Gsensor-IRQ |
142 |
MIC-SW |
222 |
ETXD0 |
|
63 |
WIFI-WAKE |
143 |
BTFM_PWREN |
223 |
ETXD1 |
|
64 |
IR |
144 |
BT-CTS |
224 |
ETXD2 |
|
65 |
MCU-OFF-INT# |
145 |
BT-RTS |
225 |
ETXD3 |
|
66 |
MCU-WORK-DET# |
146 |
BT-RXD |
226 |
ERXD0 |
|
67 |
IO1 |
147 |
BT-TXD |
227 |
ERXD1 |
|
68 |
IO2 |
148 |
MUTE_CTL |
228 |
ERXD2 |
|
69 |
IO3 |
149 |
I2S_BCLK |
229 |
ERXD3 |
|
70 |
IO4 |
150 |
I2S_DAO |
230 |
GND |
|
71 |
LCD_PWM |
151 |
I2S_LRCK |
231 |
HTX2P |
|
72 |
LCD-PWR |
152 |
I2S_DAI |
232 |
HTX2N |
|
73 |
LCD-BL-EN |
153 |
I2S_MCLK |
233 |
HTX1P |
|
74 |
MOT |
154 |
EXT32_CLK |
234 |
HTX1N |
|
75 |
LCD_RST# |
155 |
TV-OUT3 |
235 |
HTX0P |
|
76 |
LCD0-CLK |
156 |
TV-OUT2 |
236 |
HTX0N |
|
77 |
LCD0-HS |
157 |
TV-OUT1 |
237 |
HTXCP |
|
78 |
LCD0-VS |
158 |
TV-OUT0 |
238 |
HTXCN |
|
79 |
LCD0-DE |
159 |
GND |
239 |
NC |
|
80 |
LCD0-D23 |
160 |
CAM_SW |
240 |
GND |
开放底板原理图及参考资料，更多信息，欢迎来电咨询！ |
|
