配套资料包括以下内容：

原理图、测试源代码（FPGA驱动DDR2的verilog和NIOS II测试程序，两种都有）、DDR2 IP license文件、芯片手册、使用指南、扩展口封装图（用于二次开发）；

所有源代码在Quartus II 12.1和NIOS II 12.1版本下开发；

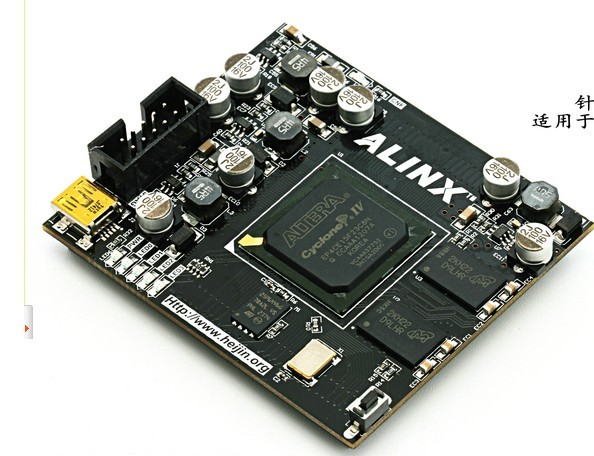

核心板主要参数：

核心板尺寸：60*70（mm）；

PCB：6层PCB 沉金设计，独立的电源层和地层；

FPGA型号：EP4CE30F23C6;

DDR2型号：MT47H64M16HR （1Gbit）  2片 *1G=2G；

 晶振：外部板载50M有源晶振；

 配置芯片：M25P64（兼容EPCS64）;

其他：预留4个LED,1个复位按键；

此产品有以下几大优势：

高带宽：2片16bit DDR2构建32bit总线，带宽达：166.7M*2*32约为10Gbit，可以满足两路1080p视频处理；

高速率：DDR2内部最高400Mhz的频率，作为高速信号的缓存具有绝对的优势；

高容量：2片1Gbit的DDR2，一共2Gbit的缓存空间；

高效率：4路电源3.3V/2.5V/3.3V/1.2V均采用美国MPS公司进口的MP2359 DCDC芯片，具有效率高，不发热，可提供电流大，纹波小等特点，是FPGA绝佳的电源解决方案；大量使用高档进口的电容电感，保证系统的电源稳定可靠；

高稳定：采用6层沉金设计，内层外层铜厚均达到35um（一般电路板仅为5um）；所有电路板均做100欧姆阻抗控制测试，保证DDR2的高速稳定的运行；

小尺寸：此核心板尺寸只有60*70（mm），高度集成，具有更好的抗干扰能力，对于二次开发的客户也是一个福音，可以更少的占用您的PCB空间；

大扩展：此核心板一共扩展出204个IO口，对于那些还头疼引脚不够用的朋友，真的是天大的好消息；此核心板通过两种方式扩展出来，其中通过2排2*50排座扩展出168个IO口，通过40针的FPC连接器扩展出36个IO口，一共204个；
