产品简介: 本开发板是针对C8051F320单片机（SOC）而开发的，实现了C8051F320单片机片上的全部资源。我们编写了所有功能的测试程序，对该单片机的性能做了全面的测试评估,使用方便。使用该开发板能使开发者迅速掌握C8051F320单片机的软硬件设计，缩短产品的开发周期。
 说明书下载，请点右键另存
核心MCU资源:
C8051F320是完全集成的混合信号片上系统型级MCU芯片，下面列举了一些主要芯片资源：
·高速流水线结构的8051兼容的CIP-51内核（最大25MIPS）；
·全速非侵入式的系统调试接口（C2, 片内）；
·USB总线接口,全速12Mbps，1KB FIFO；
·真正10位200ksps的17通道ADC；
·16K字节可在系统编程的FLASH存储器；
·2304（256+1K+1K USB FIFO）字节的片内RAM；
·硬件实现的SPI，SMBus/IIC和1个UART串行接口；
·4个通用的16位定时器；
·具有5个捕捉/比较模块的可编程计数器/定时器阵列；
·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；
·25个I/O端口；
·-40~85度工业级温度范围；
·2.7V~3.6V工作电压，32脚LQFP封装；
可评估的其它MCU
C8051F321；

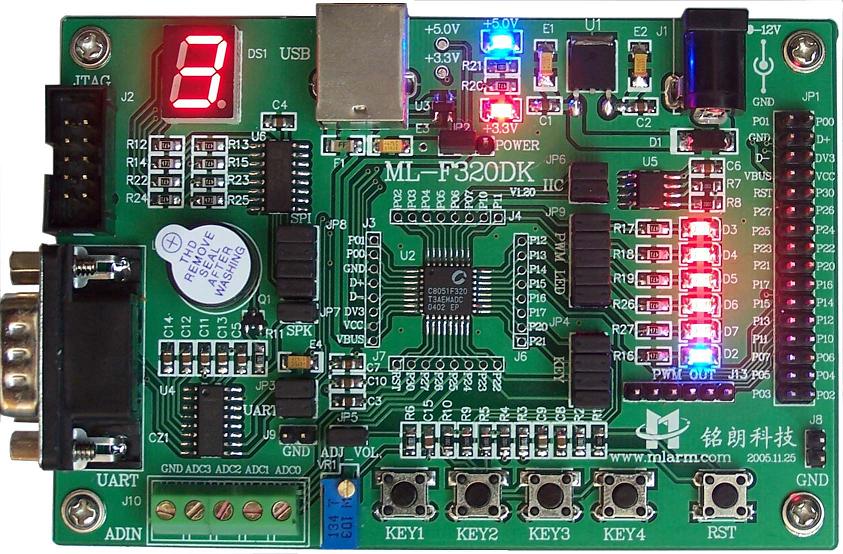

开发板硬件资源
·MCU：C8051F320，片内16K FLASH，2304Byte SRAM；
·USB 2.0 与计算机通信。
·17路10bit AD采样，4路通过接线端子引出。
·SPI 接口驱动数码管。
·I2C总线驱动E2PROM。
·1路RS232接口。
·5路PWM。
·4按键、LED、蜂鸣器等。
·JTAG调试接口。
·芯片所有资源对用户开放。
软件例程简介
·PWM产生例程；
·AT24C02读写例程；
·串行通信例程；
·17路10位AD转换例程；
·4*1 轻触键盘驱动例程；
·USB总线通信例程；
标配及光盘内容
·ML-F320DK开发板主板一块；
·一条交叉串口线；
·一条USB线；
·一个9V直流电源；
·软件光盘一张；
光盘内容：
· ML-F320DK开发板使用手册；
· ML-F320DK开发板原理图；
· ML-F320DK开发板元器件资料；
· ML-F320DK开发板各种功能测试程序源码；
· KEIL C51 V7.50 开发软件（测试版）；
· 公司其它产品使用手册；
· 其它相关资料； |
