EPA51编程器操作说明
EPA51编程器采用特别的双卡座PCB卡匣式设计，可以烧录Atmel公司系列51单片机芯片，具有性能稳定,烧录速度快,性价比高等优点。硬件采用自行恢复的保护措施,增加了器件运行的可靠性。

一. 支持的芯片型号

支持目前最为经典和市场占有量最大的ATMEL公司生产的AT89C51、C52、C55和最新的S51、S52；AT89C1051、2051、4051等芯片。51单片机学习网特别改进的线路和外观，是目前最为经济，美观和方便实用的小型51单片机编程器，本站特别诚意推荐！

二. 产品特点

1.使用串口通讯,芯片自动判别，编程过程中的擦除、烧写、校验各种操作完全由编程器上的监控芯片89C51控制,不受PC配置及其主频的影响。
2.采用高速波特率进行数据传送,经测试,烧写一片4K ROM的AT89C51仅需要9.5S,而读取和校验仅需要3.5S。
3.体积小巧,省去笨重的外接电源适配器,直接使用USB端口5V电源, 携带方便，非常适合初学者学习51单片机的要求。
4.软件界面友好,菜单、工具栏、快捷键齐全,全中文操作，提供加密功能，可以保护您的创作产权。可以说是麻雀虽小，五脏俱全！
5.功能完善,具有编程、读取、校验、空检查、擦除、加密等系列功能;
6.40pin和20pin锁紧插座,所有器件全部以第一脚对齐,无附加跳线,对于DIP封装芯片无需任何适配器。

三. 硬件连接

1.将串口插头插入电脑串口。(注意COM端口号，默认应当接在COM1, 如果是COM2， 则应当以后在编程器软件设置中更改为相应的COM号。)
2.USB电缆插入电脑任一个USB口，另外一端连接编程器，此时编程器上电源LED点亮，表明电源接通。
3.接着安装软件，软件支持Win9x/me/2000/XP,标准Window操作界面。本软件属于绿色软件，双击光盘/驱动程序/EPA51编程器/A51.EXE，稍后按照桌面的提示一步步完成安装，最后， 桌面生成 A51编程器的图标.

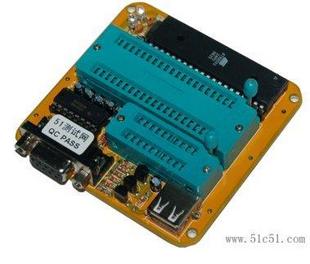

ep51编程器照片

四. 软件使用

双击桌面的A51编程器图标，程序启动后，会自动检测硬件及连接，状态框中显示“就绪”字样，表示编程器连接和设置均正常。否则请检查硬件连接和COM端口设置。

把单片机芯片正确地放到编程器的相应插座上，注意，芯片的缺口要朝向插座的把手方向。对于89C2051/1051/4051芯片， 把芯片放在小的20PIN小卡座上， 同样的缺口要朝向插座的把手方向。
芯片放好后，就可以对芯片进行读写操作了，读写操作按下面的步骤进行：

1. 程序运行，请先选择器件（点下选框），选择烧写的芯片类型。
2．检测芯片， 此时屏幕提示应当有正确的芯片识别代码，否则请检查芯片。

3. 用“打开文件”选择打开要烧写的.HEX 或者 .BIN 文件（一般情况下HEX文件类型居多）

4. 用“保存文件”可以保存读出来的文件。

5. 用“擦除器件”擦除芯片（注意第二次烧写芯片时必须先擦除芯片， 否则会烧写出错）

6. 用“写器件”编程

7. 用“读器件”读取芯片中的程序，加密的读不出来。

8. 用“校验数据”检查编程的正确与否。

9. 用“自动完成”自动执行以上各步骤。

10. 用“加密”选择加密的级数。

五. 产品配件

EPA51编程器全部套件含编程器主机，USB电缆线、串口数据线，使用说明书，彩色包装盒及软件光盘(超值附送100个经典单片机例程，51单片机学习网跟我学指令单片机教程，KEIL正式版，系列工具汇编软件)。

六. 产品保修与技术支持

本品自售出非人为因素1年内免费包换，用户可直接联系本站或登陆www.51c51.com
www.51c51.com联系， 如果在使用中有任何问题， 欢迎您登陆51单片机学习网论坛，http://www.51c51.com/bbs/index.asp让我们一起学习与进步！

产品包装盒

配套的光盘


 ep51编程器使用电脑的usb供电会损坏电脑的usb口吗？

   电脑的usb口可以对外部设备提供5v1A的电源，而编程器的工作电流仅仅几十个毫安，因此我们可以直接利用他，即便目标板或者仿真器出现短路的情况， 在仿真器内已经安装了先进的半导体快速恢复保险，会自动的对电脑进行保护， 短路排除后又会自动恢复。 完全不必担心。 当然，为了保险起见， 大家还是尽量的排除和避免短路的问题。

ep51编程器
ep51编程器能够对 ATMEL：AT89c51, AT89c52 ,AT89c2051,AT89c1051,AT89s51, AT89s52 等等单片机进行全面的编程操作，包括读出、写入、擦除、读特征、加密、解密（部分）等。编程器采用串口与PC联接。只要你将编程器用串口电缆联到PC的COM1或COM2端口，服务程序会自动识别，无需什么设置。编程器自身有完善的稳压和防电源接反电路。

编程器的操作时序严格按照ATMEL公司规定的要求设计，电路控制可靠，时序准确，从而保证了烧写的安全与芯片的编程寿命。尤其是对AT89S51/52的编程，采用并行模式，保证加密的可靠！

操作软件为Windows中文，可以工作在Windows95/97/98/98se/98me/xp/2k操作系统；适合单片机开发、学习、产品生产使用。
将配套的电缆一端与编程器的9芯座连接，另一端接到电脑的COM1或COM2上。

将配套的usb电源插入电脑的usb口以及ep51编程器编程器电源指示灯亮，信号指示灯亮2秒后熄灭，表示编程器工作正常，等待服务软件的指令。 若接上电源编程器信号指示灯常亮或常灭，说明编程器工作异常，请将电源断开数秒后重新接上即可。 编程器IC锁紧座插装编程的单片机的方向是：单片机 ⑴ 脚朝向锁紧座手柄！

ep51编程器，51单片机学习网（深圳学林电子有限公司）隆重推出！方便精巧，可靠性高， 烧写速度快，是初学单片机的入门利器！全面兼容windows98/2000/xp操作系统！

         特别提示：1，该编程器采用电脑的USB口供电，随机配一根USB线，电源直接 取自电脑的USB口，方便携带。

                   2，购买本站的ep51编程器可以得到本站所配套的大量单片机例子程序，教学资料，以及   KEIL正式中文版 PROTEL99正式版，数百兆的资料，多年精心编制整理...

                   3,本站产品采用特别定制的彩色包装,产品品质决非业余作品可比,多年运作经验,是您信心的保证!点击察看如何购买!
