EP3.0双串口编程器操作说明
EP3.0编程器是EP51编程器的升级版本， 可以支持 ATMEL华邦， 飞利浦，STC,SST等单片机以及EPROM等型号超过500种，而价格仅100多元，具有性能稳定,烧录速度快,性价比高等优点。双串口设计，可以运行第三方软件，特别支持目前具有高度加密特性和性能价格比的STC系列单片机。也是目前唯一一款可以支持第三方软件的编程器！直接USB供电，无需电源，串口通信，速度11520BPS,烧写8K的S52 只需要不到6秒！全黑色高档双面pcb设计，是目前最为经济，美观和方便实用的编程器。
ATMIL：
AT80F51AT80F51@PLCC44AT80F51@TQFP44AT80F52AT80F52@PLCC44AT80F52@TQFP44AT87F51AT87F51@PLCC44AT87F51@TQFP44AT87F52AT87F52@PLCC44AT87F52@TQFP44AT87F55AT87F55@PLCC44AT87F55 @TQFP44 AT87F55WDAT87F55WD@PLCC44AT87F55WD@TQFP44AT89C1051AT89C1051@SOIC20AT89C1051UAT89C1051@USOIC20AT89C2051AT89C2051@SOIC20AT89C2051UAT89C2051@USOIC20AT89C4051AT89C4051@SOIC20AT89C51AT89C51@PLCC44AT89C51@TQFP44AT89C52AT89C52@PLCC44AT89C52@TQFP44AT89C55AT89C55@PLCC44AT89C55@TQFP44AT89LV51AT89LV51@PLCC44AT89LV51@TQFP44AT89LV52AT89LV52@PLCC44AT89LV52@TQFP44AT89LV55AT89LV55@PLCC44AT89LV55@TQFP44AT89S51AT89S51@PLCC44AT89S51@TQFP44AT89S52AT89S52@PLCC44AT89S52@TQFP44AT89S53AT89S53@PLCC44AT89S53@TQFP44AT89LS53AT89LS53@PLCC44AT89LS53@TQFP44
PHILIPS：
P89C51UBAA P89C52UBAA P89C54UBAA P89C58UBAA P89C51UBPN P89C52UBPN P89C54UBPN P89C58UBPN P89C51UBBB P89C52UBBB P89C54UBBB P89C58UBBB P89C51UFAA P89C52UFAA P89C54UFAA P89C58UFAA P89C52UFBB P89C54UFBB P89C58UFBB P89C51UFPN P89C52UFPN P89C54UFPN P89C58UFPN P89C51UFBB P89C51RA+P89C51RA+@PLCC44P89C51RA+@TQFP44 P89C51RB+ P89C51RC+ P89C51RC+@PLCC44P89C51RC+@TQFP44P89C51RD+P89C51RD+@PLCC44P89C51RD+@TQFP44P87C51P87C51@PLCC44P87C51@TQFP44P87C51X2P87C51X2@PLCC44P87C51X2@TQFP44
P87C52P87C52@PLCC44P87C52@TQFP44P87C52X2P87C52X2@PLCC44P87C52X2@TQFP44
P87C51FAP87C51FA@PLCC44P87C51FA@TQFP44P87C51FBP87C51FB@PLCC44P87C51FB@TQFP44
P87C51FCP87C51FC@PLCC44P87C51FC@TQFP44P87C54P87C54@PLCC44P87C54@TQFP44
P87C54X2P87C54X2@PLCC44P87C54X2@TQFP44P87C58P87C58@PLCC44P87C58@TQFP44
P87C58X2P87C58X2@PLCC44P87C58X2@TQFP44P87C51RA+P87C51RA+@PLCC44P87C51RA+@TQFP44
P87C51RB+P87C51RB+@PLCC44P87C51RB+@TQFP44P87C51RC+P87C51RC+@PLCC44P87C51RC+@TQFP44
P87C51RD+P87C51RD+@PLCC44P87C51RD+@TQFP44
采用官方软件“Flash Magic”支持以下器件在线编程
P89C51RB2xx P89C51RC2xx P89C51RD2xx P89C60x2 P89C61x2 P89C51RB2Hxx P89C51RC2Hxx
P89C51RD2Hxx P89C660 P89C662 P89C664 P89C668 P89C669 P89C51RB+ P89C51RC+
P89C51RD+ XA-G39 XA-G49 P89LPC901 P89LPC902 P89LPC903 P89LPC904 P89LPC906
P89LPC907 P89LPC908 P89LPC912 P89LPC913 P89LPC914 P89LPC915 P89LPC916 P89LPC917
P89LPC920 P89LPC921 P89LPC922 P89LPC9221 P89LPC924 P89LPC925 P89LPC930 P89LPC931
P89LPC932 P89LPC932A1 P89LPC933 P89LPC934 P89LPC935 P89LPC936 P89LPC938 P89LPC952
P89LPC903 P89LPC904 P89LV51RB2 P89LV51RC2 P89LV51RD2 P89V51RB2 P89V51RC2 P89V51RD2
WINBOND:
W77E516W77E516@PLCC44W77E516@TQFP44W77E51W77E51@PLCC44W77E51@TQFP44W77E52W77E52@PLCC44W77E52@TQFP44W77E54W77E54@PLCC44W77E54@TQFP44W77E58W77E58@PLCC44W77E58@TQFP44W77LE58W77LE58@PLCC44W77LE58@TQFP44W77LE516W77LE516@PLCC44W77LE516@TQFP44W78E51 W78E516W78E516@PLCC44W78E516@TQFP44W78E516BW78E516B@PLCC44W78E516B@TQFP44W78E51BW78E51B@PLCC44W78E51B@TQFP44W78E52W78E52@PLCC44W78E52@TQFP44W78E52BW78E52B@PLCC44W78E52B@TQFP44W78E54W78E54@PLCC44W78E54@TQFP44W78E54BW78E54B@PLCC44W78E54B@TQFP44W78E58W78E58@PLCC44W78E58@TQFP44W78E58BW78E58B@PLCC44W78E58B@TQFP44W78LE51W78LE51@PLCC44W78LE51@TQFP44W78LE52W78LE52@PLCC44W78LE52@TQFP44W78LE54W78LE54@PLCC44W78LE54@TQFP44W78LE58W78LE58@PLCC44W78LE58@TQFP44W78LE516W78LE516@PLCC44W78LE516@TQFP44
STC： 编程、开发使用第三方软件（ STC 公版软件）
STC12C5402 STC12C5404 STC12C5404AD STC12C5406 STC12C5406AD STC12C5408 STC12C5408AD STC12C5412 STC12C5412AD STC12C5410 STC12C5410AD STC12LE5404 STC12LE5404AD STC12LE5406 STC12LE5406AD STC12C1052 STC12C1052AD STC12LE5408 STC12LE5408AD STC12LE5410 STC12LE5410AD STC12LE5412 STC12LE5412AD STC12C0552 STC12C0552AD STC12C2052 STC12C2052AD STC12C3052 STC12C3052AD STC12C4052 STC12C4052AD STC12C5052 STC12C5052AD STC12LE0552 STC12LE0552AD STC12LE1052 STC12LE1052AD STC12LE2052 STC12LE2052AD STC12LE3052 STC12LE3052AD STC12LE4052 STC12LE4052AD STC12LE5052 STC12LE5052AD STC89C51RC STC89LE51RC STC89C52RC STC89LE52RC STC89C53RC STC89LE53RC STC89C516RD STC89C58RD STC89C516PCA STC89C58PCA STC89C54PCA STC89C52PCA STC89LV516PCA STC89LV58PCA STC89LV54PCA STC89LV52PCA STC89LV516RD STC89LV58RD STC89C54RD+ STC89LE55RD+ STC89C55RD+ STC89LE54RD+ STC89C56RD+ STC89LE56RD+ STC89C58RD+ STC89LE58RD+ STC89C516RD+ STC89LE516RD+ STC89LE516AD STC89LE58AD STC89LE54AD STC89LE52AD STC89LE516X2
SST：
SST89C54 SST89C58 SST89E554RC SST89V554RC SST89E564RD SST89V564RD
SST89E516RC SST89V516RC SST89E58RD SST89V58RD SST89E54RC SST89V54RC
SST89E58RD SST89V58RD
EEPROM：(24\25\93系列)
ATMIL:
AT24C01A AT24C02 AT24C04 AT24C08 AT24C08 AT24C16 AT24C32 AT24C64 AT24C128 AT24C256 AT24C512
AT24C1024
AT24RF08C( IBM系列笔记本的密码的保存芯片)
AT93C46 AT93C56 AT93C66 AT93C46C AT93C46A
AT25010 AT25020 AT25040 AT25080 AT25160 AT25320 AT25640
MICROCHIP:
24C01A 24C02 24C04 24C08 24C16 24C32 24C64 24LC01 24LC02 24LC02B 24LC04 24LC04B 24LC08 24LC08B 24LC16 24LC16B 24LC32 24LC32A 24LC64 24LC65 24LC128 24LC256 24LC512
93C46A 93C56A 93C66A 93LC46A 93LC56A 93LC66A 93C46B 93C56B 93C66B 93LC46B 93LC56B 93LC66B 93AA46A 93AA56A 93AA66A 93AA46C 93AA56C 93AA66C 93AA46B 93AA56B 93AA66B
CATALYST ：
CAT24WC01 CAT24WC02 CAT24WC04 CAT24WC08
CAT24WC16 CAT24WC32 CAT24WC32 CAT24WC64
CAT24WC128 CAT24WC256 CAT24WC512 CAT24WC1024
85C72 85C82 85C92 S130 S220
Ramtuon：
FM24C01 FM24C02 FM24C04 FM24C08 FM24C16 FM24C32 FM24C64 FM24C128 FM24C256 FM24C512

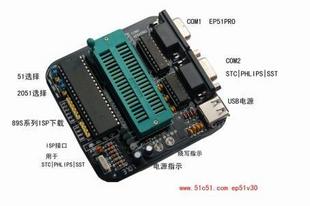

硬件说明
1 c51/2051选择。这里有两个跳线，如果要烧写2051/1051/4051 等20pin 的芯片，把两个跳线都跳到2051这一端， 另外把下面的isp接口的rxd1和gnd短路，则可获得更加快的速度和稳定性！（看本叶面最后的图片）其他时候都跳到c51这一端。
2 89s系列isp下载头。当你的目标板上有ISP接口的时候， 可以用引线把相应的管脚连接到目标板。用于89s51等片子的外部isp下载。
3 stc|phlips|sst 下载头。可以用于连接COM信号到目标板上进行isp下载
4 电源指示，通电后亮。
5 烧写指示，通信时亮。 同时在上电后1秒会闪一下，表示系统自检ok.
6 usb电源，插入usb线，为系统提供5v电源，注意这里不提供通信作用。仅仅用来供电。
7 com2 运行第三方软件（SST,PHLIPS,STC软件）的时候配合使用
8 COM1 运行EASY 51PRO.EXE的时候配合使用。（注意， 以上两个COM口不能同时运行）
硬件连接
1. 将串口COM1 (注意： COM1是EP51PRO的串口！COM2是STC/SST/PHILPS的串口，切勿搞错！)插入电脑串口。(注意COM端口号，默认是COM1, 如果是其他口， 则应当以后在编程器软件设置中更改为相应的COM号。)
2. USB电缆插入电脑任一个USB口，另外一端连接编程器，此时编程器上电源LED点亮，表明电源接通。
3. 接着安装软件，本软件属于绿色软件，把驱动程序拷贝到硬盘， 去掉所有文件的只读属性， 然后直接双击EASY 51PRO.EXE 即可运行。（软件也可到www.8951.com下载）
软件使用
程序启动后，会自动检测硬件及连接，状态框中显示“就绪”字样，表示编程器连接和设置均正常。否则请检查硬件连接和COM端口设置。
把单片机芯片正确地放到编程器的相应插座上，注意，所有器件全部以第一脚对齐40pin锁紧插座的把手方向。 芯片放好后，就可以对芯片进行读写操作了，读写操作按下面的步骤进行
1. 程序运行，请先选择器件（点下选框），选择烧写的芯片类型。2．检测芯片， 此时屏幕提示芯片识别代码。（某些芯片不能识别，不必理会）
3. 用“打开文件”选择打开要烧写的.HEX 或者 .BIN 文件（一般情况下HEX文件类型居多）
4. 用“保存文件”可以保存读出来的文件
5. 用“擦除器件”擦除芯片（注意第二次烧写芯片时必须先擦除芯片， 否则会烧写出错）
6. 用“写器件”编程
7. 用“读器件”读取芯片中的程序，加密的读不出来。
8. 用“校验数据”检查编程的正确与否。
9. 用“自动完成”自动执行以上各步骤。说明：使用“自动完成”功能对24C、93系列EEPROM编程时会出现“未检测到器件”的错误显示，这时可在设置中将[自动检测器件]设置为“FALSE”，这样设置后使用该功能时将跳过步骤1(即不执行检测器件)，往下执行。当然您也可直接点击[擦除]-[写器件]-[效验数据]来完成编程。（注意，为了避免错误，请尽量不要用自动完成， 而用手动完成）
10. 用“加密”选择加密的级数。
注意事项：
1 编程时不可断电和取下芯片， 否则可能烧毁芯片或者编程器。
2 通电后约1秒烧写指示灯闪一下（0.5秒）表示自检OK.请注意这个信号。如果出现无法联机， 则请拔下USB电源头再重新插上， 观察这个灯的状态。
3 除了烧写2051/1051/4051的时候c51/2051的两个跳线应当跳到2051一边， 其余时候两个跳线都应当跳到c51一边。
4 任何时候器件的第一脚对齐40pin 锁紧座的第一脚
5 当sst89e564加密后将无法再编程， 要选 sst89e564(chip_er)进行全部擦除，然后选择sst89e564rdB1(8K)或者sst89e564rdB0(64K)编程。
24C02芯片烧写示意图：
89S51烧写示意图：
2051烧写示意图
贴片2051示意图
产品配件
EP3.0编程器含编程器主机，USB电缆线、串口数据线，使用说明书，彩色包装盒及软件光盘(超值附送200个经典单片机例程，51测试网跟我学指令单片机教程，KEIL正式版，系列工具汇编软件)
产品保修与技术支持
本品自售出非人为因素1年内免费包换，用户可直接联系本站或登陆www.51c51.com
www.8951.com联系， 如果在使用中有任何问题， 欢迎您登陆51测试网论坛，http://www.51c51.com/bbs/index.asp让我们一起学习与进步！深圳市学林电子有限公司
产品的光盘：软件光盘(超值附送200个经典单片机例程，51测试网跟我学指令单片机教程，KEIL正式版，系列工具汇编软件)
ep3.0编程器使用电脑的usb供电会损坏电脑的usb口吗？
电脑的usb口可以对外部设备提供5v1A的电源，而编程器的工作电流仅仅几十个毫安，因此我们可以直接利用他为我们供电，达到节约环保的要求。即便目标板或者仿真器出现短路的情况， 板上也有4.7R的保护电阻限制电流过大从而保护电脑主板。为此完全不必担心。 当然，为了保险起见， 大家还是尽量的排除和避免短路的问题。
ep3.0编程器
可以支持 ATMEL华邦， 飞利浦，STC,SST等单片机以及EPROM等型号超过500种等等单片机进行全面的编程操作，包括读出、写入、擦除、读特征、加密、解密（部分）等。编程器采用串口与PC联接。只要你将编程器用串口电缆联到PC的COM1或COM2端口，服务程序会自动识别，无需什么设置。编程器自身有完善的稳压和防电源接反电路。
编程器的操作时序严格按照ATMEL公司规定的要求设计，电路控制可靠，时序准确，从而保证了烧写的安全与芯片的编程寿命。
操作软件为Windows中文，可以工作在Windows95/97/98/98se/98me/xp/2k/VISTA 操作系统；适合单片机开发、学习、产品生产使用。
将配套的电缆一端与编程器的9芯座连接，另一端接到电脑的COM1或COM2上。
将配套的usb电源插入电脑的usb口以及ePV30编程器编程器电源指示灯亮，信号指示灯亮2秒后熄灭，表示编程器工作正常，等待服务软件的指令。 若接上电源编程器信号指示灯常亮或常灭，说明编程器工作异常，请将电源断开数秒后重新接上即可。 编程器IC锁紧座插装编程的单片机的方向是：单片机 ⑴ 脚朝向锁紧座手柄！
ep51编程器方便精巧，可靠性高， 烧写速度快，是初学单片机的入门利器！全面兼容windows98/2000/xp操作系统！
特别提示：1，该编程器采用电脑的USB口供电，随机配一根USB线，电源直接 取自电脑的USB口，方便携带。
2，购买本站的ep51编程器可以得到本站所配套的大量单片机例子程序，教学资料，以及 KEIL正式中文版 PROTEL99正式版，数百兆的资料，多年精心编制整理...
3,本站产品采用特别定制的彩色包装,产品品质决非业余作品可比,多年运作经验,是您信心的保证!点击察看如何购买!
