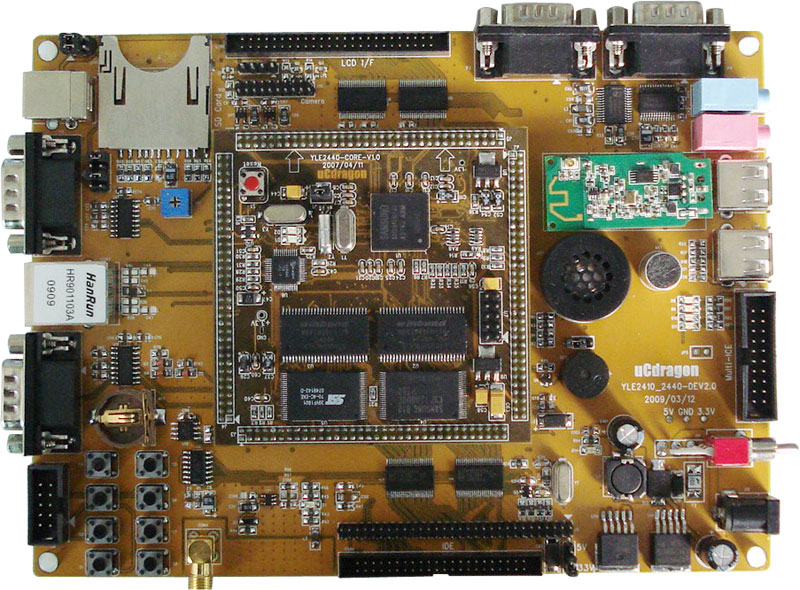

YL-E2440W开发板简介

YLE2440W开发板的CPU采用SAMSUNG S3C2440A-40微处理器设计，主频高达400MHz，开发板上带有WLAN模块，该模块支持IEEE 802.11b/g和802.11n标准，最高传输数率为108Mbps,支持64/128 WEP WPA。开发板采用核心板+底板方式，底板兼容我公司出品的YLE2410核心板。该开发板可用于全球定位系统，汽车导航系统，个人数字助理，指纹分析鉴定，楼宇的对讲系统，网络监控，医疗电子设备，各种移动无线应用等。

YL-E2440W开发板硬件资源:



中央处理器
CPU: 三星S3C2440A，主频400MHz

外部存储器
内存:64MB
NOR Flash:2MB
NAND Flash:64MB

GPS模块接口
1个GPS模块+天线(选购)

串口
1个5线串口，波特率高达115200bps
2个3线串口，波特率高达115200bps
2个9线异步(外扩)串口,GPS模块占用1个串口

网络接口
1个10/100M网口，采用DM9000，带联接和传输指示灯

USB接口
2个USB1.1 HOST接口(1个USB HOST与USB Device口共用,可通过跳线进行切换功能)
1个USB1.1 Device接口

WLAN模块
开发板标配有一个USB2.0接口的WLAN模块，该模块支持IEEE 802.11b/g和IEEE 802.11n标准。模块的数据传输速最高达到108Mbps，可根据网络情况自动选择传输速率。

红外通讯口
1个IRDA红外线数据通讯口(与一个3线串口共用,可通过跳线进行功能切换)；

音频接口
采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；
支持录音，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；

存储接口
1个SD卡接口
1个IDE接口(接口信号均加了驱动),可直接挂接硬盘；

LCD和触摸屏接口
板上集成了4线电阻式触摸屏接口的相关电路
1个50芯LCD接口引出了LCD控制器的全部信号,并且这些信号引脚都加了驱动,所以LCD输出更加稳定可靠
支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可达到1024×768象素
可选购LCD：东华3.5寸、元太6.4寸、夏普8寸、夏普10.4寸

摄像头接口
开发板标配1个130万象素的摄像头(OV9655),并有一个2毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头

时钟源
内部实时时钟(带有后备锂电池)；

复位电路
一个复位按键，并采用专用复位芯片进行复位，稳定可靠；

调试及下载接口
一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；

电源接口
12V电源供电，带电源开关和指示灯；

其他
4个小按键，四个高亮LED；
1个蜂鸣器(带使能控制的短路块)；
1个可调电阻接到ADC引脚上用来验证模数转换；
1个50芯2毫米间距双排标准连接器用作扩展口，引出了地址线、数据线、读写、片选、中断、IO口、ADC、5V和3.3V电源、地信号

用户光盘上提供的开发工具和源代码：


1) ADS1.20安装程序(评估版)
2) 使用dragonJTAG并支持ADS1.20的JTAG调试代理软件
3) 烧写FLASH的工具软件SJF2440(包含NT/2000/XP解决方案)
4) 调试工具软件sscom32.exe、dnw.exe、tftp.exe
5) 64K色(RGB565)图片字模软件
6) USB Device接口驱动程序
7) BIOS源代码(ADS1.20的项目文件)
8）测试程序(ADS1.20的项目文件，包含全部源代码)，包括如下测试：
RTC实时时钟测试、按键测试(中断测试)、蜂鸣器测试、SD卡读写测试、音频录音放音测试、蜂鸣器测试(PWM测试)、ADC模数转换器测试、IIS音频播放wav音乐测试、IIS音频录音测试、IrDA红外测试和、触摸屏测试、3.5寸夏普TFT液晶屏测试、摄像头测试、GSM/GPRS测试等
9) linux2.6.12内核源码包以及编译工具
10) WINCE5.0 BSP源码包(WLAN驱动仅提供二进制代码)
11) WINCE6.0 BSP源码包
12) 核心板和底板电路原理图(PDF,OrCAD格式)
13）元件封装库和PCB尺寸结构图
14) 开发板使用手册(pdf格式)
15) 开发板上所用到的芯片手册、资料；
16) ADS使用、DNW串口使用和超级终端配置的一些多媒体演示；

操作系统

Linux 2.6.12操作系统支持的驱动：



  ◆ 串口驱动
  ◆ RTC实时时钟驱动
  ◆ LCD显示驱动(支持东华3.5寸、夏普3.5寸、元太6.4寸、夏普8寸、夏普10.4寸)
  ◆ 触摸屏驱动
  ◆ USB HOST 驱动
  ◆ 音频驱动
  ◆ 网口驱动
  ◆ SD卡驱动
  ◆ Nand Flash驱动
  ◆ 按键驱动
  ◆ YAFFS，FAT等文件系统
  ◆ IDE硬盘驱动
  ◆ Qt/Embedded图形系统
  ◆ 支持TCP/IP、Telnet、FTP等

WINCE 5.0操作系统支持的驱动：

  ◆ Nand Flash驱动
  ◆ 5个串口驱动(s3c2440自带3个,外扩2个)
  ◆ RTC驱动
  ◆ LCD显示驱动，支持“转屏”功能(支持东华3.5寸、夏普3.5寸、元太6.4寸、夏普8寸、夏普10.4寸)
  ◆ 触摸屏驱动
  ◆ 2个USB Host驱动
  ◆ USB DEVICE驱动(与USB HOST共用，可通过跳线进行功能切换)
  ◆ 支持WLAN驱动
  ◆ 音频驱动
  ◆ 网口驱动
  ◆ SD卡驱动
  ◆ 注册表保存功能
  ◆ IDE硬盘驱动
  ◆ 按键驱动
  ◆ 支持GPS导航软件

WINCE 6.0操作系统支持的驱动：


  ◆ Nand Flash驱动
  ◆ 5个串口驱动(s3c2440自带3个,外扩2个)
  ◆ RTC驱动
  ◆ LCD显示驱动，支持东华3.5寸、东华4.3寸、元太6.4寸、夏普8寸、夏普10.4寸
  ◆ 触摸屏驱动
  ◆ 2个USB Host驱动
  ◆ USB DEVICE驱动(与USB HOST共用，可通过跳线进行功能切换)
  ◆ 音频驱动
  ◆ 网卡驱动
  ◆ SD卡驱动
  ◆ IDE硬盘驱动
  ◆ 按键驱动

YL-E2440W 套件包括:


1) 1块YL-E2440W开发板(包括YLE2440W核心板与底板)
2) 可选购LCD：YL-LCD35 ,CT64T ,CT80T ,CT104T  (配有触摸笔)
3) 1张YL-E2440W用户光盘
4) 1个dragonJTAG调试头(带20芯排线),可选购仿真器：ARMstep-P、ARMstep-U、ARM-tracerII等)
5) 1条25P(公对母)并口线
6) 1条9母交叉串口线
7) 1条交叉网线
8) 1条USB线
9) 1支触摸笔
10) 1个12V直流电源
11) 1个精美包装盒

关于售后服务及技术支持：


感谢您选用此开发板，我们对此板保修一年（CPU及中央元件烧损除外）
 技术支持方式：BBS 论坛支持，时间不限，响应时间是一个工作日。
 技术支持范围：
1. 协助用户正确测试与跑通优龙板卡上的各个硬件，如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
以下内容优龙不承诺在技术支持范围之列：
1. 开发工具如ads, pb5.0的安装，操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序
