Xilinx FPGA开发入门套件

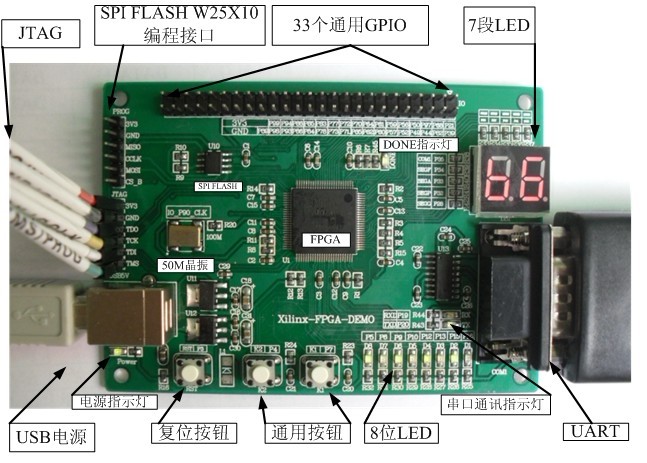

一．             开发板资源

a)         Xilinx XC3S50A-4VQG100C（添加30元可换成XC3S200A-4VQG100C）

b)        SPI FLASH，W25X10/M25P10

c)        50MHz有源晶振

d)        7段LED数码管

e)         8位LED灯

f)         1个复位按钮

g)        2个通用按钮

h)        串口，DB9/母头

i)          USB线供电电源

j)          33个用户可用IO

一．             入门套件组件

1.         开发板一块（附原理图，PDF格式）

2.         JTAG并口线一条（下载程序用）

3.         USB连接线一条（为开发板供电）

说明：串口线自备（有的电脑有串口，有的电脑需要用USB转串口线，难以统一，需要用户自备）

二．             开发板例程

a)         例程1：用FPGA实现一个PicoBlaze，控制7段LED计数，显示从“00”到“FF”；控制8位LED显示“55”或“AA”。并由按钮K2在7段显示和8位LED显示之间进行切换。此例程已经烧写在开发板上的SPI FLASH中。

b)        例程2：用FPGA实现一个PicoBlaze，接收PC送来的串口命令及PWM参数，控制8位LED的亮度。

两个例程设计工程及原理图资料通过邮件发送给购买者，如果在使用过程中有任何疑问，可发信息到EETREND网站，会得到及时解答。

三．             开发工具

a)         ISE9.1之后的软件版本均可支持本套件的开发，用户只需要在Xilinx网站下载WebPACK版本软件即可。

b)        《Xilinx可编程逻辑器件开发与设计》基础篇描述了PicoBlaze的开发流程，可供参考。

说明：添加30元可将XC3S50A-4VQG100C换成XC3S200A-4VQG100C
