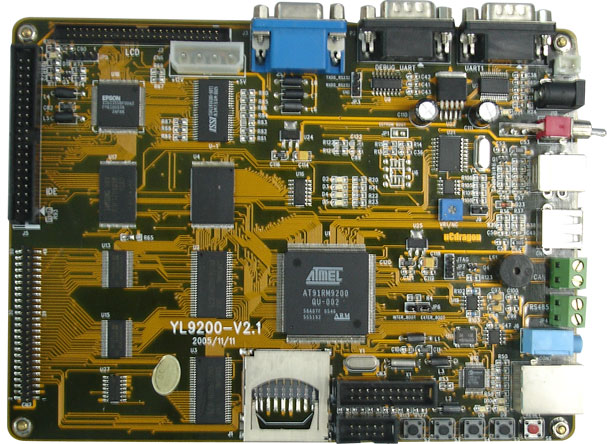

YL9200开发板简介
YL9200是一款ARM920T内核的工业级的开发板，CPU内嵌100M以太网，带有USB2.0协议的USB HOST和Device接口，支持SD卡、IIS音频和全功能9线串口等。主频180MHz，带有MMU存储器管理单元。性能稳定，功能强大，是工业控制、网络通讯等应用的首选。


YL9200 开发板硬件资源:


中央处理器
◆ AT91RM9200（ARM920T）主频180M(可稳定超频到240MHZ)，工业级；
外部存储器
◆ 16K字节IIC接口的EEPROM,用于存储上电时的引导程序BOOT；
◆ 64M Bytes NAND Flash（用户可自己更换为16M、64M或128M的NandFlash）；
◆ 64M Bytes SDRAM(2片16位的SDRAM芯片组成32位接口)；
◆ 16M Bytes Nor Flash（一片intel E28F128）；
2D图形加速器
◆ 外部扩展的2D图形加速引擎，具有独立的2M字节显示存储器；
◆ 一个标准VGA接口，最大支持16BPP模式800×600分辨率；
◆ 一个50芯液晶屏接口：
支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到800×600象素；
标准配置为256色240*320 /3.5英寸TFT液晶屏，带触摸屏；

◆ 一个串口为标准三线RS232接口；
◆ 另一个串口为标准9线RS232接口，可接Modem；
RS485接口
◆ 一个RS485通讯接口；
网口
◆ 一个100M网口(AT91RM9200内部MAC+外部PHY)，带发送、接收和联结指示灯；
USB接口
◆ 一个USB HOST（USB 2.0 Full Speed）接口；
◆ 一个USB Device（USB 2.0 Full Speed）接口；
CAN总线接口
◆ 一个CAN总线接口，全面支持CAN2.0A和CAN2.0B协议；
音频接口
◆ 采用IIS专用接口芯片，一路立体声音频输出接口可接耳机或音箱；
存储卡接口
◆ 一个SD卡接口
调试和下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；
其他
◆ RTC实时时钟；
◆ 一个带功率驱动的蜂鸣器；
◆ 四个接在GPIO口线上的高亮LED；
◆ 四个接在GPIO口线上的小按键；
◆ 一个10PIN标准连接器，可接4×5矩阵键盘；
◆ 一个复位按键，采用专用芯片进行复位；
◆ 一个50芯2毫米间距用户扩展口，引出了地址线、数据线、读写、片选、中断、IO口、5V和3.3V电源、地等用户扩展可能用到的信号；
电源接口
◆ 开关电源供电，输入直流电压范围是7～15V（推荐使用12V，这样IDE硬盘可共用电源），带电源指示灯；
Bootloader
◆ 预装BIOS9200（从IIC总线EEPROM中启动 ）；

操作系统


◆ 预装linux2.6.13操作系统；

YL9200的特点：


 100M网口,采用了RJ45+网络变压器一体化的网口连接器，降低了干扰；
 通过串口与网口方式下载程序,调试方便；
 带有一个可接Modem的9针串口；
 USB HOST接口可支持U盘、USB鼠标、键盘等；
操作系统: linux 2.6.13,支持jffs2，cramfs以及fat文件系统

用户光盘上提供的开发工具和源代码：


1) ADS1.20安装程序(评估版)；
2) 板子上硬件的demo演示程序,全部提供源代码。
3) Linux_for AT91RM9200的内核源码包和编译器等；
4) YL9200电路原理图（OrCAD格式）元件封装库，PCB尺寸结构图；
5) YL9200开发板使用手册（pdf格式）；
6) 开发板上所用到的部分芯片手册、资料；

YL9200套件包括:


1) 一块已测试好的YL9200开发板
2) 可选购TFT LCD: YL-LCD35 （320X240），YL-LCD43（480X272），YL-LCD70（800X480） ，YL-LCD80（800X600）
3) 可选购仿真器：  ARMstep-U/ ARM-tracerII
4) 一条9线交叉串口线
5) 一条交叉网线
6) USB线一条
7) 一个12V/2.9A直流电源
8) 一个精美包装盒
