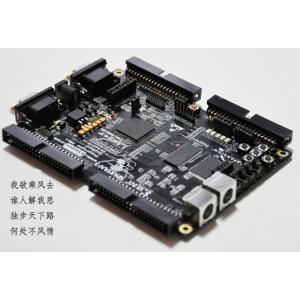

产品描述（资深专家为你的FPGA开发学习之路保驾护航）
- 4.110年资深硬件系统专家倾心设计，完整的高速系统解决方案，完美的SI和时序特性
图4-1完整的完速系统设计板级仿
- 4.2Xilinx Spartan3( XC3S400-4FT256 40W逻辑门)的FPGA器件可满足绝大多数日常逻辑应用；
- 4.3高速完整的等长法则（+/-100MIL），精确的SQ前后仿真，实现最完美的板级SI，从而实现实现100Mhz以上的SDRAM/SRAM/FLASH时序性能；
图4-2完整的完速系统设计板级仿真D0板级仿真
图4-2完整的完速系统设计100Mhz以上SDRAM00Mhz
图4-3完整的完速系统设计100Mhz以上SRAM
- 4.4实现常用的接口设计（9针RS-232串口/512色的VGA接口/2个PS2端口），VGA的信号线/PS2的信号线等长线均控制在+/-100mil以内；
图4-4板载高品质接口插件PS/2图照
图4-5板载高品质接口插件PS/2图照
- 4.5 40 x4的扩展槽，具备3.3V/4A的供电能力，4组扩展槽均实现+/-100mil的等长设计，以及源端匹配，从而实现高速板卡的万能扩展，方便工程师最快的实现自已的扩展应用；
图4-6板载高品质接口插件40Pin扩展口A 图照
图4-7板载高品质接口插件40Pin扩展口B组图照
现有的扩展卡(另外购买)如下：
- 音视频功能卡LG-Video-SC(基于J5/J6扩展设计，系统框图如下)
- 学生实验基础卡LG-Stu-SC(基于J3/J4扩展设计，系统框图如下)
图4-10 LG-Stu-SC系统框图
- USB.以太网扩展卡LG-UE-SC(基于J5/J6扩展设计，系统框图如下)
- LED超大屏扩展演示卡LG-LED-QY(基于J3/J4扩展设计，企业级IC设计示例)
注：以后会陆续不定期的推出新型扩展卡，北京流歌科技承诺以后所有的SC系列功能扩展卡，都会兼容HT系列的FPGA核心板；
- 配置PROM选用2Mbit Xilinx XCF02S，实现系统在线配置。跳线开关可以设置是否从PROM下载，或者JTAG下载，也可以从板外设备读取配置信息
图4-11 灵活的JTAG下载接口图照
- 提供板载50Mhz/100Mhz两块高性能晶振，方便实现高速系统不同的设计需要
图4-12 50Mhz和100Mhz两晶振有源晶振图照
- 电源3.3V/5A的高品质电源，采用AVX钽电容实现最佳的单板PI。
-
图4-13 高品质电源及胆电容滤波系统图照
图4-14 高品质电源设计及胆电容图照
5独家经典的FPGA设计实例和工具使用技巧，为工程师和初学者快速上手FPGA开发指导指点方向；
- 光盘内容丰富，整理挑选极有价值的设计经验文档1G左右，基本满足工程师3-5年的学习需求；光盘也提供了一些目前常用的设计工具，节省工程师从网上下载软件的富贵时间，但仅限用于学习用途；
详细实验教程(含实验报告、上机指导、课后习题三部分)。实验明细如下
以下实验基于XC3S400-HT
- 多进制计数器实验
- LED按键流水灯
- UART协议实验
- VGA接口实验(VGA游戏)
- (键盘、鼠标)PS2接口时序实验
- FPGA内DCMs实验
- FPGA内BRAM实验
- Chipscope功能实验
- 外部SRAM接口实验
- 外部SDRAM接口实验
- 外部FLASH接口实验
- FPGA实现IIR滤波器实验
- FPGA控制数据流实验1-2
- 利用Microblaze搭建系统
以下实验基于LG-Video-SC
以下实验基于LG-Stu-SC
- IrDA实验
- 温度采集实验
- RTC实验
- 双频蜂鸣调音实验
- E2PROM读写实验
- SD卡读写实验
- DAC0832实验
- 数码管实验
- LED8x8双色点阵实验
- 16x2点阵LCD实验
- 提供最专业Orcad电路原理图（PDF），Gerber文件（PDF），购买后让您彻底了解该开发板的设计原理；
6工艺品质(精工品质，稳如磐石)
- 器件用料；
- 选用正品2009年以后的无铅正品芯片；
- 阻容系统采用AVX钽电容,国巨电容，三星电阻等
- 大厂家品牌的接插件系统 ；
- 军工级PCB用料；
- 生产工艺；
- 出厂前均经8小时不断电无故障烤机测试；
- 三防工艺，确保使用寿命；
