【产品概述】

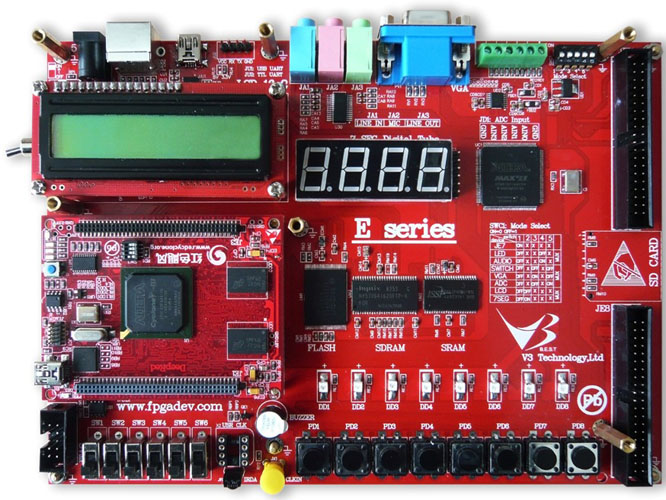

红色飓风E40是一款面向高校和企业的全功能FPGA创新开发平台，采用高性能的ALTERA CYCLONE3系列FPGA作为主芯片核心板+底板的架构支持灵活的系统升级。核心板支持高速差分信号接口，板载DDR2高速存储器和USB2.0接口；底板具备各种常用接口，特别适合教学实验和FPGA系统开发。另外，通过2个V3 RM3扩展接口，可以实现不同领域的功能扩展。



【技术参数】


FPGA芯片 EP3C40F484
配置电路 JTAG在线调试
配置芯片  EPCS16
USB2.0 设备接口
USB-UART 或RS232
PS/2 键盘鼠标接口
7段数码管
8位按键
6-个拨动开关
8个发光LED
音频输入输出
8色VGA显示接口
16x2 字符LCD
DDR2 SDRAM 256MB，32bit
SDRAM 16MB，16bit
NOR flash 64Mb
SRAM 256K x16bit
IIC EEPROM (2 Kb)
SD Card Socket SPI/SD
50MHz 板载时钟
扩展时钟插座
SMA 连接器用于外部时钟输入



【配套实验】
一、基础实验
1 、38译码器/
2 、十进制计数器实验/
3 、按键及拨码/
4 、蜂鸣器“梁祝”乐曲演奏/
5 、LED流水灯/
6 、4位7段数码管扫描显示/
7 、字符型LCD的显示/

二、中级实验
8 、串口通信实验/
9 、VGA显示8彩条实验/
10、VGA兵乓球游戏机
11、Ps2键盘显示lcd/
12、PS2键盘显示串口/
13、Ps2鼠标显示led/
14、FPGA分频器使用/
15、正弦波形发生器/
16、ADC实验/

三、高级实验
17、IIR滤波器/
18、usb输入输出实验/
19、音频输入输出实验/

四、存储器实验
20、双口ram仿真实现/
21、SRAM读写测试/
22、eeprom读写实验 /
23、SDRAM的读写实验/
24、ddr2控制器操作实验/

五、nios软嵌入式系统实验
25、NIOS-LED灯实验/
26、NIOS-串口控制台实验/

六、配合扩展模块实验
27、35寸触摸屏坐标显示实验/
28、COMS摄像头监控器实验/
29、卡拉ok播放器实验/
30、USB采集AD_DA数据实验/





可配扩展模块
RM3-D5M：五百万像素图像传感器
RM3-LCD：3.5英寸数字触摸LCD屏
RM3-ADA：高速ADC和DAC模块
RM3-DAV：多媒体输入输出模块
