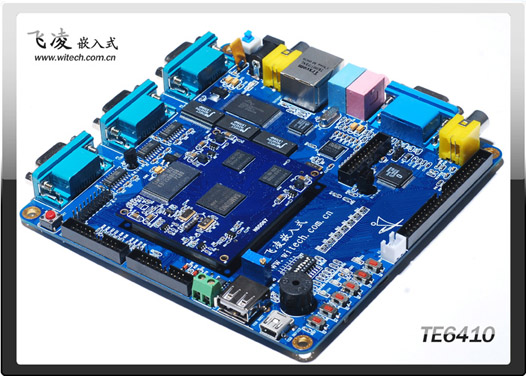

产品名称：	三星S3C6410开发板
产品型号：	TE-6410
产品价格：	1580元（256M内存，2G Flash，最高配置！）
产品概述 　　最高品质、最优配置、通过严酷电磁兼容考验的产品级ARM11开发板TE6410！ 　　该产品采用”核心板+底版”结构，板对板之间选用高质量进口连接器，坚固耐用！镀金工艺可使其常年运行不氧化。为保证用户自行设计的产品品质，采用6410核心板的用户可以免费得到四组底板插座！ 　　核心板尺寸仅5CM*6CM（业内最小！），引出脚多达320个；具有CAN总线、RS-485总线、稳定适用的VGA/TV输出（内部有16Mbit独立视频缓存）。软件支持Linux、WinCE、Android、uC/OS-II（独家提供）等主流操作系统。 　　该产品在-20℃到70℃范围的高低温运行测试中运行良好，并通过脉冲群以及浪涌条件下的抗扰测试。 　　飞凌一贯的优秀品质与售后保证，将为您工业产品设计保驾护航！ 　　S3C6410开发板产品备注： S3C6410是一款低功耗、高性价比的RSIC处理器，可广泛应用于移动电话和通用处理等领域； S3C6410为2.5G和3G通信服务提供了优化的硬件性能，内置强大的硬件加速器：包括运动视频处理、音频处理、2D加速、显示处理和缩放等； S3C6410集成了一个MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264编解码和VC1的解码，能够提供实时的视频会议以及NRSC和PAL制式的TV输出； S3C6410处理器内置一个采用最先进技术的3D加速器，支持OpenGL ES 1.1/ 2.0和D3DM API， 能实现4M triangles/s的3D加速； S3C6410包含了优化的外部存储器接口，该接口能满足在高端通信服务中的数据带宽要求。 硬件资源 核心板点击查看核心板引脚详细配置 长宽尺寸仅5CM*6CM（业内最小！） Samsung S3C6410处理器，ARM1176JZF-S内核，主频533MHz/667MHz； 标配256M字节DDR内存； 全球独家支持2G Byte NAND Flash,独家采用4位纠错技术，确保信息存储安全可靠； 12MHz、48MHz、27MHz、32.768KHz时钟源； 支持5V电压供电； 采用进口高质量板对板接插件，确保长期运行可靠性。 核心板引出脚多达320个，业内引脚引出最全。 主控板 一个复位按键，采用专用芯片进行复位，稳定可靠； 系统启动方式设置开关，采用 8 位拨码开关； 一片2M字节NOR Flash； 三路串口，包括两个五线RS_232串口和一个三线RS_232串口； 一个RS_485总线接口； 一个CAN总线接口，2.0标准； 一个100M网口，采用DM9000AE，带联接和传输指示灯； 一个 USB HOST 插口，支持 USB1.1 协议，使用侧插 USB A 型接口； 一个 USB Slave 接口，支持 USB 2.0 协议，使用mini-USB AB型接口； 一个高速 SD 卡座。可以实现 SD Memory 功能和 SDIO 功能； 一个WIFI扩展接口； 一路立体声音频输出接口可接耳机；另一路音频输入可接麦克风； LCD和触摸屏接口支持3.5寸、4.3寸、5.6寸、7寸、8寸等TFT液晶屏，独家支持10寸LVDS液晶屏； 一个VGA接口，支持800x600分辨率；（转换芯片稳定、廉价；适合产品应用） 两路TV输出接口； 一个CMOS摄像头接口，支持ITU-R BT601/656 8位模式，使用10X2插针连接器； 内部实时时钟，带有后被锂电池接口； 一个JTAG接口，使用10*2插针连接器； 一个温度传感器 一个红外接收头 六个用户按键 四个LED 一个蜂鸣器 一个10X2插针扩展接口；包括1路GND、1路DA、8路AD、10路IO、1路SPI       首家8位纠错机制，超大Nand Flash完美支持     飞凌TE6410开发板全新升级，全球独家标配2G超大容量Nand Flash，让您的使用更加游刃有余。     市面上绝大多数6410开发板仍然只是支持SLC类型的Nand。我们经过努力，实现了MLC Nand的完美支持。飞凌TE6410成为同价位开发板中唯一标配2G Byte Flash的产品。包括WinCE系统在内的驱动软件经过改写，并严格测试。使用MLC的Nand可大幅提高容量和产品性价比。     飞凌6410开发板的坏块管理及相应算法得到进一步加强，老用户可与我们联系获取新的BSP源码包。     市场上现采用MLC Nand的6410开发板基本上仍是沿用1Bit纠错机制，这样在要求更高稳定性的工业产品中使用时，会存在很大的隐患！我们经过努力，完美开发了4Bit以上的硬件纠错算法，很好的保证了用户产品运行的可靠性!     强大的S3C6410处理器支持MLC Nand FLASH,而这个功能在S3C2440上是不支持的。     SLC是逐渐被淘汰的技术而MLC Nand已经得到广泛应用，是未来的发展方向。     完美支持256M内存:     TE6410开发板完美支持256M DDR内存方案。更大的应用空间，带给您全新的使用体验。     一键烧写:     TE6410开发板已经能够全面支持一键烧写（包括Linux、Android、WinCE）。     首家支持Qt Extended最高版本:     Qt Extended 4.4.3已经在飞凌6410开发板上移植成功，目前可以同时支持触摸、鼠标和按键等功能。我们将开放全部源代码，并提供后续开发与维护的技术支持。该版本在飞凌全系2440开发板上同样适用。新版QT4将于近期呈现给新老用户！     Qt Extended 4.4.3是Trolltech公司手机桌面的最高版本，也是该系列产品的最终版。在后续的版本中只提供了qte运行库，而没有桌面系统。作为一款经典的手机平台桌面系统，把它移植到飞凌开发板上具有极为重要的意义：可以帮助用户学习移动桌面设计思想和方法，对用户的移动产品桌面设计也具有很好的参考价值。     同时，飞凌对于原来的qtopia 2.2.0版本仍将提供并支持。至此，飞凌将分别提供给用户QT手机版和PDA版两个不同系列的最高版本，并完全开源！以后我们重点发展手机版本，即Qt Extended 4.4.3。     希望我们的努力能给您带来真正的收获！ 软件资源 嵌入式Linux操作系统： BootLoader u-1.1.6 支持USB2.0高速下载，u-boot源码完全开放 烧写方式     1.   USB单步烧写（开发必备，可灵活烧写单个文件，便于调试）     2.   SD卡一键烧写（简单快捷，适合规模化生产及批量更新系统）     3.   全程支持Windows 7下的系统烧写 内核版本 Linux 2.6.36.2/Linux3.0.1（完全开源） 文件系统 提供cramfs和yaffs2两种格式的文件系统 驱动支持 系统中断和系统时钟驱动 串口驱动（Serial device driver） 485驱动 SD卡驱动 Nand Flash驱动 网卡驱动 音频驱动 USB Host驱动 显示（LCD/VGA/TV）驱动 触摸屏驱动 CMOS摄像头驱动 温度传感器驱动 红外接收器驱动 无线WIFI驱动 网络协议及网络应用程序 完整的TCP/IP协议 Telnet服务器 Telnet远程登录 FTP服务器 Web Server 图形界面 QTOPIA 2.2.0与QT Extended 4.4.3(最高版)支持文件浏览器、mediaplay播放器、IE浏览器等功能 USB设备支持 优盘、移动硬盘、USB鼠标、键盘、USB HUB等 LCD显示 支持320×240、480x272、640×480、800×600、1024×768等分辨率 VGA/TV显示 最新VGA/TV解决方案，不同于FPGA方式，实用成本低，带有2M缓存，最高支持800x600分辨率，无任何闪烁 常用命令 cat，chmod，discard，echo，flashfsd，flashwrite， free，genhtml，hostname，init，kill，loader，ls，mkdir，mount，ps，reboot，rm， smanaged，sysconf， yes，insmod，lsmod，rmmod 编译工具 交叉编译环境链：4.2.2-eabi 其他 提供详细的用户手册，应用及驱动开发教程不断更新。 　 　FTP服务器　　　　　　　　　　　　　　Telnet服务器 　 　USB摄像头网络显示　　　　　　　　　　　　　Web Server 　 　QTE图形界面　　　　　　　　　　　　　　　世界时间 　 　文件浏览器　　　　　　　　　　　　　　　图片浏览器 　 　视频播放　　　　　　　　　　　　　　　手写输入 　 游戏　　　　　　　　　　　　　　游戏 WINCE操作系统： BootLaoder EBOOT 支持USB2.0高速下载 烧写方式     1.   USB单步烧写（开发必备，可灵活烧写单个文件，便于调试）     2.   SD卡一键烧写（简单快捷，适合规模化生产及批量更新系统）     3.   全程支持Windows 7下的系统烧写 CE版本 WinCE 6.0 R3 （开放BSP 源代码） 驱动支持 系统中断和系统时钟驱动 串口驱动（支持三串口） SD卡驱动，支持热插拔，最高支持32G Nand Flash驱动 以太网卡驱动 音频驱动 实时时钟驱动 （掉电后可保存时间） USB Host驱动 USB OTG驱动 液晶（LCD）驱动 触摸屏驱动 （四线电阻式，支持从3.5至10.4英寸LCD型号） VGA驱动 TV驱动 CMOS摄像头驱动 LCD显示 支持320×240、640×480、800×600、1024×768等分辨率 VGA/TV显示 首家采用最新VGA/TV实用解决方案，不同于FPGA方式，实用且成本低，支持800×600分辨率以上，无任何闪烁 USB设备支持 优盘、USB鼠标、USB键盘、USB HUB、USB蓝牙适配器 USB无线网卡 其他 支持MediaPlayer播放器、IE浏览器等。 支持注册表保存功能 支持USB同步功能 支持MFC、.NET2.0 支持3D加速 支持视频硬件解压 　 LED驱动测试程序 　　　　　　　　　　　　　MFC测试 　 AD驱动测试程序 　　　　　　　　　　　　　蜂鸣器测试程序 　 温度传感器测试程序 　　　　　　　　　　　　　　COMS摄像头测试程序 　 串口测试程序主界面 　　　　　　　　 　　　串口测试程序配置界面 Android 2.3.4操作系统(首家推出，完全开源)        从即日起，Android全面升级到2.3.4，相比其他版本具有更加强大的优势，我们提供包括网络、摄像头、蓝牙、3G、无线WIFI、U盘、SD卡、声卡、触摸屏、LCD、键盘等驱动，非常完备的奉献给用户。另外，为了让广大爱好者自由使用OK6410开发板，我们决定把Android全部开源，毫无保留的奉献给学习者和开发者，还原开发板的真正价值！同时，我们将不断加大开发力量，引领行业技术潮流。 版本 Android 2.3.4（之前的Android 2.3.3仍然提供） 烧写安装方式 支持SD卡脱机一键烧写，采用yaffs2文件系统，不需要连接PC，方便用户安装系统，且支持SD卡和SDHC卡。 内核版本 Linux-2.6.36.2 交叉编译器 Android源码编译采用Android源码包中自带的交叉编译器，不需要额外的安装。 Android的内核和Uboot的编译采用4.5.1交叉编译器。支持硬浮点运算。采用armv6指令集。 优盘即插即用 支持SD卡与U盘的即插即用，提供驱动程序源代码。 USB蓝牙即插即用 支持USB蓝牙，可以与手机之间传输文件，提供驱动程序源代码。 3G无线上网 支持3G拨号， 提供驱动程序源代码。 USB 3G上网卡 支持WCDMA，CDMA2000，TD-SCDMS 三种3G网络，支持USB 3G模块，即插即用，miniPCIe接口的3G模块同样支持，提供驱动程序源代码。 有线网络设置 支持 USB WiFi 支持，自动获取IP地址, DNS，提供驱动程序源代码。 SDIO WiFi 支持，自动获取IP地址, DNS，提供驱动程序源代码。 CMOS摄像头 支持，提供2.6.36内核驱动与应用源码。 ADB同步功能 支持 精准触摸 支持 触摸屏校正 Android第一次运行将自动出现校准界面，进行校准。 按键 支持 串口 支持 LED, PWM, I2C等测试   一键编译Android，不需要您修改脚本和代码。 开发手册 语言描述详细，方便您学习，我们的文档将以用户学习为侧重点，每一次阅读都会给您带来新的认识。       Android 是一种专为智能手机设计的操作系统，可以认为Android 是Google 以Linux 为基础所开发的手机版操作平台。       本手册基于飞凌ARM11 S3C6410开发板，详细介绍了如何在Android 操作系统上进行应用开发，特别是直接针对硬件操作的应用程序，比如Android对S3C6410开发板上LED的控制等等。通过多样化的实例来说明Android系统架构，以及开发应用程序的步骤和方法。 　 　 　 　 核心板尺寸图 核心板丝印图 TE6410底板丝印图 开发套件包含的内容 1、一块已测试好的 TE6410 开发板（包括核心板与底板） 2、TE6410用户光盘（3张） 3、一条串口线（一头针一头孔） 4、一条网线（交叉网线） 5、一条USB线 6、一个5V 直流电源 7、一个包装盒 套餐价格 套餐内容 价格（元） TE6410开发板 1580.00 TE6410开发板+3.5寸 LCD 1800.00 TE6410开发板+4.3寸 LCD 1860.00 TE6410开发板+5.6寸 LCD 2030.00 TE6410开发板+7寸 LCD 2040.00 TE6410开发板+8寸 LCD 2130.00 TE6410开发板+10.4寸 LCD 3380.00 选配模块 （相关程序已经过测试） SDIO接口WIFI 价格：150.00 元 SiRF StarⅢ-GPS模块 价格：220.00 元 GPRS模块 价格：280.00 元 JLINK-V8仿真器 价格：150.00 元 130w像素CMOS摄像头 价格：100.00 元 10寸LCD液晶屏 价格：1500.00 元 3G扩展板 价格：480.00 元 USB转串口线 价格：20.00 元 锂电池模块 价格：280.00 元 　 　　开发板套件　　　　　　　　　　　　　　　　　 外观 光盘包含资料 基础光盘（包括开发板原理图，底板封装、PCB和原理图文件，WinCE、Linux、Ucos的源码、映像和使用手册，裸机程序源码和调试方法，开发工具，芯片手册）； Android-2.2操作系统源代码及编译工具； （使用手册，烧写映像等）； vs2005 安装程序； WinCE6.0-A WinCE6插件； WinCE6.0-B WinCE6补丁； vmware + ubuntu9.10； 服务与支持 服务时间 每周一到周五： 上午：9：00—11：30； 下午：13：30—17：00 公司按照国家法定节假日安排休息，在此期间无法提供技术支持，有问题请在论坛发帖或在qq群里留言，我们会尽快给您回复。 技术论坛 http://bbs.witech.com.cn 用户注册 http://www.forlinx.com/Download.htm（需要资料请到此处注册下载。正确注册后24小时之内开通权限，用户可下载最近更新的资料。 ） 电话方式 0312-3119192 QQ方式 开发板型号 群号 群名称 备注 FL2440 38020694 FL2440交流群-1 已满 106407116 FL2440交流群-2 已满 33429985 FL2440交流群-3 已满 126864762 FL2440交流群-4 已满 20738067 FL2440交流群-5 已满 39160486 FL2440交流群-6 已满 145658216 FL2440交流群-7 已满 153631656 FL2440交流群-8 欢迎加入 OK6410 93031627 OK6410交流群-1 已满 61190988 OK6410交流群-2 已满 126242166 OK6410交流群-3 已满 127480682 OK6410交流群-4 已满 138760697 OK6410交流群-5 已满 138851901 OK6410交流群-6 已满 145658078 OK6410交流群-7 已满 145657633 OK6410交流群-8 已满 92618885 OK6410交流群-9 已满 47814372 OK6410交流群-10 已满 172851747 OK6410交流群-11 已满 190153717 OK6410交流群-12 已满 190154253 OK6410交流群-13 欢迎加入 OK6410-B 138851991 OK6410-B交流群-1 已满 OK2440 95715401 OK2440交流群-1 已满 108466328 OK2440交流群-2 欢迎加入 TE2440 90873906 TE2440交流群-1 已满 145657941 TE2440交流群-2 欢迎加入 TE6410 114190914 TE6410交流群-1 已满 126865035 TE6410交流群-2 欢迎加入         飞凌秉承一贯“以技术为中心，与客户共成长”的理念，用心服务，致力于打造专业的质量与
